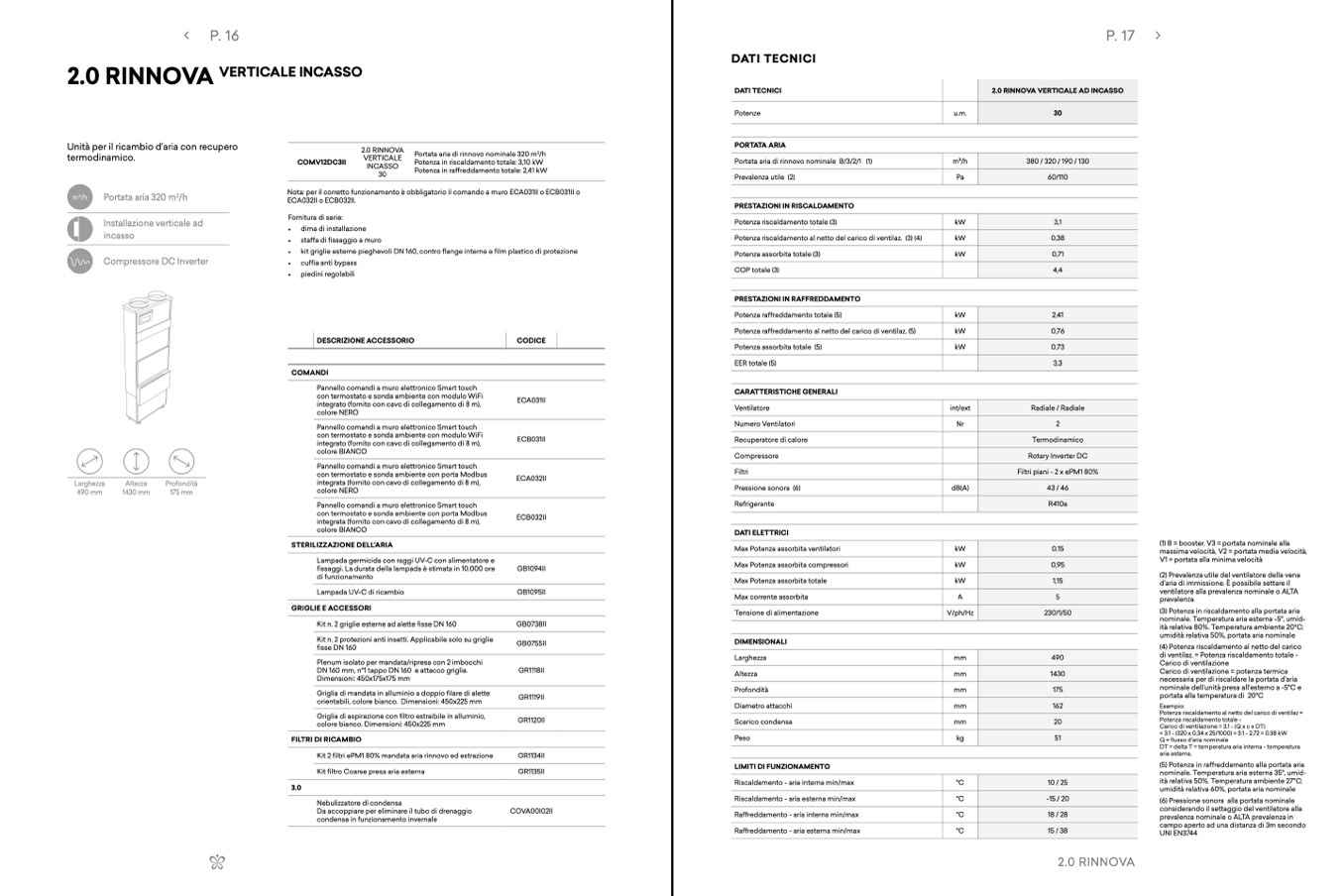

Innova - 2.0 RINNOVA

P. 16

2.0 RINNOVA

VERTICALE INCASSO

Unità per il ricambio d’aria con recupero

termodinamico.

Portata aria 320 m

Installazione verticale ad

incasso

Compressore DC Inverter

2.0 RINNOVA

COMV12DC3II

VERTICALE

INCASSO

Portata aria di rinnovo nominale 320 m

Potenza in riscaldamento totale: 3,10 kW

Potenza in raffreddamento totale: 2,41 kW

Nota: per il corretto funzionamento è obbligatorio il comando a muro ECA031II o ECB031II o

ECA032II o ECB032II.

Fornitura di serie:

• dima di installazione

• staffa di fissaggio a muro

• kit griglie esterne pieghevoli DN 160, contro flange interne e film plastico di protezione

• cuffia anti bypass

• piedini regolabili

Larghezza

490 mm

Altezza

1430 mm

Profondità

175 mm

DESCRIZIONE ACCESSORIO

COMANDI

Pannello comandi a muro elettronico Smart touch

con termostato e sonda ambiente con modulo WiFi

integrato (fornito con cavo di collegamento di 8 m),

colore NERO

Pannello comandi a muro elettronico Smart touch

con termostato e sonda ambiente con modulo WiFi

integrato (fornito con cavo di collegamento di 8 m),

colore BIANCO

Pannello comandi a muro elettronico Smart touch

con termostato e sonda ambiente con porta Modbus

integrata (fornito con cavo di collegamento di 8 m),

colore NERO

Pannello comandi a muro elettronico Smart touch

con termostato e sonda ambiente con porta Modbus

integrata (fornito con cavo di collegamento di 8 m),

colore BIANCO

STERILIZZAZIONE DELL’ARIA

Lampada germicida con raggi UV-C con alimentatore e

fissaggi. La durata della lampada è stimata in 10.000 ore

di funzionamento

Lampada UV-C di ricambio

GRIGLIE E ACCESSORI

Kit n. 2 griglie esterne ad alette fisse DN 160

Kit n. 2 protezioni anti insetti. Applicabile solo su griglie

fisse DN 160

Plenum isolato per mandata/ripresa con 2 imbocchi

DN 160 mm, n°1 tappo DN 160 e attacco griglia.

Dimensioni: 450x175x175 mm

Griglia di mandata in alluminio a doppio filare di alette

orientabili, colore bianco. Dimensioni: 450x225 mm

Griglia di aspirazione con filtro estraibile in alluminio,

colore bianco. Dimensioni: 450x225 mm

FILTRI DI RICAMBIO

Kit 2 filtri ePM1 80% mandata aria rinnovo ed estrazione

Kit filtro Coarse presa aria esterna

Nebulizzatore di condensa

Da accoppiare per eliminare il tubo di drenaggio

condensa in funzionamento invernale

CODICE

ECA031II

ECB031II

ECA032II

ECB032II

GB1094II

GB1095II

GB0738II

GB0755II

GR1118II

GR1119II

GR1120II

GR1134II

GR1135II

COVA00I02II

3.0

P. 17

DATI TECNICI

Potenze

PORTATA ARIA

Portata aria di rinnovo nominale B/3/2/1 (1)

Prevalenza utile (2)

PRESTAZIONI IN RISCALDAMENTO

Potenza riscaldamento totale (3)

Potenza riscaldamento al netto del carico di ventilaz. (3) (4)

Potenza assorbita totale (3)

COP totale (3)

PRESTAZIONI IN RAFFREDDAMENTO

Potenza raffreddamento totale (5)

Potenza raffreddamento al netto del carico di ventilaz. (5)

Potenza assorbita totale (5)

EER totale (5)

CARATTERISTICHE GENERALI

Ventilatore

Numero Ventilatori

Recuperatore di calore

Compressore

Filtri

Pressione sonora (6)

Refrigerante

DATI ELETTRICI

Max Potenza assorbita ventilatori

Max Potenza assorbita compressori

Max Potenza assorbita totale

Max corrente assorbita

Tensione di alimentazione

DIMENSIONALI

Larghezza

Altezza

Profondità

Diametro attacchi

Scarico condensa

Peso

LIMITI DI FUNZIONAMENTO

Riscaldamento - aria interna min/max

Riscaldamento - aria esterna min/max

Raffreddamento - aria interna min/max

Raffreddamento - aria esterna min/max

(1) B = booster, V3 = portata nominale alla

massima velocità, V2 = portata media velocità,

V1 = portata alla minima velocità

(2) Prevalenza utile del ventilatore della vena

d’aria di immissione. È possibile settare il

ventilatore alla prevalenza nominale o ALTA

prevalenza

(3) Potenza in riscaldamento alla portata aria

nominale. Temperatura aria esterna -5°, umid-

ità relativa 80%. Temperatura ambiente 20°C;

umidità relativa 50%, portata aria nominale

(4) Potenza riscaldamento al netto del carico

di ventilaz. = Potenza riscaldamento totale -

Carico di ventilazione

Carico di ventilazione = potenza termica

necessaria per di riscaldare la portata d’aria

nominale dell’unità presa all’esterno a -5°C e

portata alla temperatura di 20°C

Esempio:

Potenza riscaldamento al netto del carico di ventilaz =

Potenza riscaldamento totale -

Carico di ventilazione = 3.1 - (Q x c x DT)

= 3.1 - (320 x 0.34 x 25/1000) = 3.1 - 2.72 = 0.38 kW

Q = flusso d’aria nominale

DT = delta T = temperatura aria interna - temperatura

aria esterna.

(5) Potenza in raffreddamento alla portata aria

nominale. Temperatura aria esterna 35°, umid-

ità relativa 50%. Temperatura ambiente 27°C;

umidità relativa 60%, portata aria nominale

(6) Pressione sonora alla portata nominale

considerando il settaggio del ventilatore alla

prevalenza nominale o ALTA prevalenza in

campo aperto ad una distanza di 3m secondo

UNI EN3744

2.0 RINNOVA VERTICALE AD INCASSO

u.m.

m3/h

380 / 320 / 190 / 130

60/110

3,1

0,38

0,71

4,4

2,41

0,76

0,73

3,3

int/ext

Radiale / Radiale

Termodinamico

Rotary Inverter DC

Filtri piani - 2 x ePM1 80%

dB(A)

43 / 46

R410a

0,15

0,95

1,15

V/ph/Hz

230/1/50

490

1430

175

162

°C

10 / 25

°C

-15 / 20

°C

18 / 28

°C

15 / 38
