Sistemi di estrazione per il pellet

Sistemi di trasporto con sistema in aspirazione

Il sistema in aspirazione è la soluzione ideale per maggiori lunghezze di trasporto fino alla caldaia.

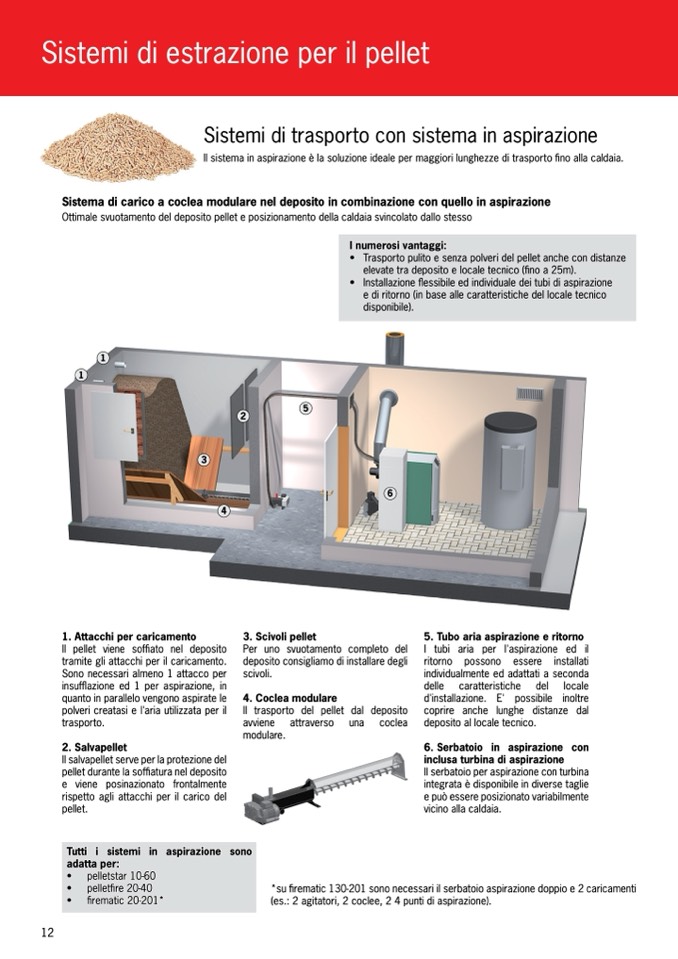

Sistema di carico a coclea modulare nel deposito in combinazione con quello in aspirazione

Ottimale svuotamento del deposito pellet e posizionamento della caldaia svincolato dallo stesso

i numerosi vantaggi:

• Trasporto pulito e senza polveri del pellet anche con distanze

elevate tra deposito e locale tecnico (fino a 25m).

• Installazione flessibile ed individuale dei tubi di aspirazione

e di ritorno (in base alle caratteristiche del locale tecnico

disponibile).

1

1

2

3

4

2

5

1

Il pellet viene soffiato nel deposito

tramite gli attacchi per il caricamento.

Sono necessari almeno 1 attacco per

insufflazione ed 1 per aspirazione, in

quanto in parallelo vengono aspirate le

polveri creatasi e l'aria utilizzata per il

trasporto.

2. Salvapellet

Il salvapellet serve per la protezione del

pellet durante la soffiatura nel deposito

e viene posinazionato frontalmente

rispetto agli attacchi per il carico del

pellet.

Per uno svuotamento completo del

deposito consigliamo di installare degli

scivoli.

4. Coclea modulare

Il trasporto del pellet dal deposito

avviene attraverso una coclea

modulare.

6

1. Attacchi per caricamento

3. Scivoli pellet

5. Tubo aria aspirazione e ritorno

I tubi aria per l'aspirazione ed il

ritorno possono essere installati

individualmente ed adattati a seconda

delle caratteristiche del locale

d'installazione. E' possibile inoltre

coprire anche lunghe distanze dal

deposito al locale tecnico.

6.Serbatoio in aspirazione con

inclusa turbina di aspirazione

Il serbatoio per aspirazione con turbina

integrata è disponibile in diverse taglie

e può essere posizionato variabilmente

vicino alla caldaia.

Tutti i sistemi in aspirazione sono

adatta per:

• pelletstar 10-60

• pelletfire 20-40

• firematic 20-201*

*su firematic 130-201 sono necessari il serbatoio aspirazione doppio e 2 caricamenti

(es.: 2 agitatori, 2 coclee, 2 4 punti di aspirazione).
