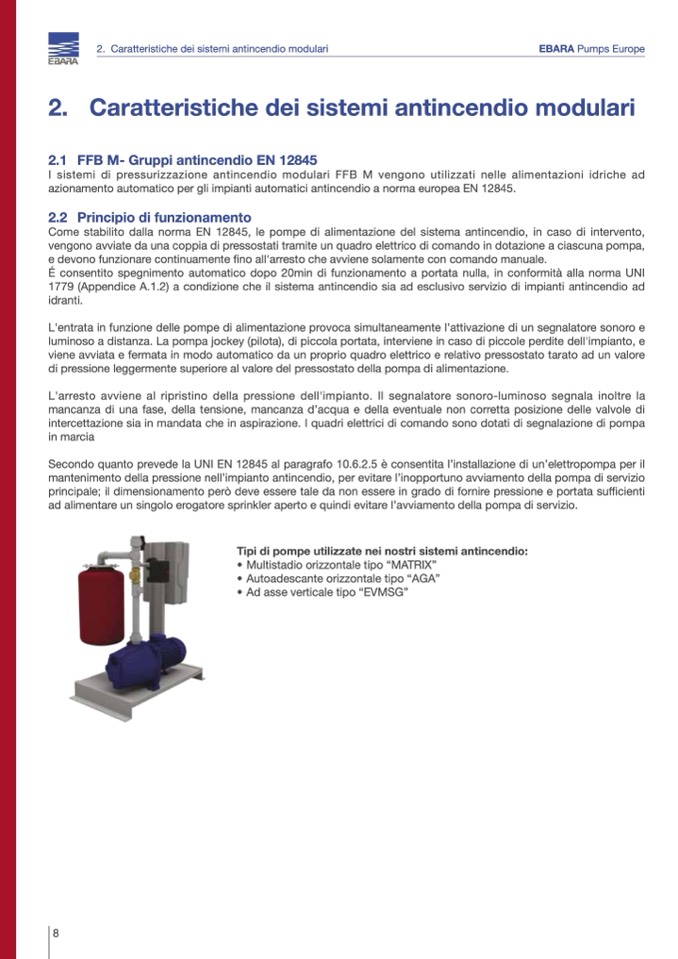

2. Caratteristiche dei sistemi antincendio modulari
EBARA Pumps Europe
2. Caratteristiche dei sistemi antincendio modulari
2.1 FFB M- Gruppi antincendio EN 12845
I sistemi di pressurizzazione antincendio modulari FFB M vengono utilizzati nelle alimentazioni idriche ad
azionamento automatico per gli impianti automatici antincendio a norma europea EN 12845.
2.2 Principio di funzionamento
Come stabilito dalla norma EN 12845, le pompe di alimentazione del sistema antincendio, in caso di intervento,
vengono avviate da una coppia di pressostati tramite un quadro elettrico di comando in dotazione a ciascuna pompa,
e devono funzionare continuamente fino all'arresto che avviene solamente con comando manuale.
É consentito spegnimento automatico dopo 20min di funzionamento a portata nulla, in conformità alla norma UNI
1779 (Appendice A.1.2) a condizione che il sistema antincendio sia ad esclusivo servizio di impianti antincendio ad
idranti.
L'entrata in funzione delle pompe di alimentazione provoca simultaneamente l'attivazione di un segnalatore sonoro e
luminoso a distanza. La pompa jockey (pilota), di piccola portata, interviene in caso di piccole perdite dell'impianto, e
viene avviata e fermata in modo automatico da un proprio quadro elettrico e relativo pressostato tarato ad un valore
di pressione leggermente superiore al valore del pressostato della pompa di alimentazione.
L'arresto avviene al ripristino della pressione dell'impianto. Il segnalatore sonoro-luminoso segnala inoltre la
mancanza di una fase, della tensione, mancanza d’acqua e della eventuale non corretta posizione delle valvole di
intercettazione sia in mandata che in aspirazione. I quadri elettrici di comando sono dotati di segnalazione di pompa
in marcia
Secondo quanto prevede la UNI EN 12845 al paragrafo 10.6.2.5 è consentita l’installazione di un’elettropompa per il
mantenimento della pressione nell’impianto antincendio, per evitare l’inopportuno avviamento della pompa di servizio
principale; il dimensionamento però deve essere tale da non essere in grado di fornire pressione e portata sufficienti
ad alimentare un singolo erogatore sprinkler aperto e quindi evitare l’avviamento della pompa di servizio.
Tipi di pompe utilizzate nei nostri sistemi antincendio:
• Multistadio orizzontale tipo “MATRIX”
• Autoadescante orizzontale tipo “AGA”
• Ad asse verticale tipo “EVMSG”
