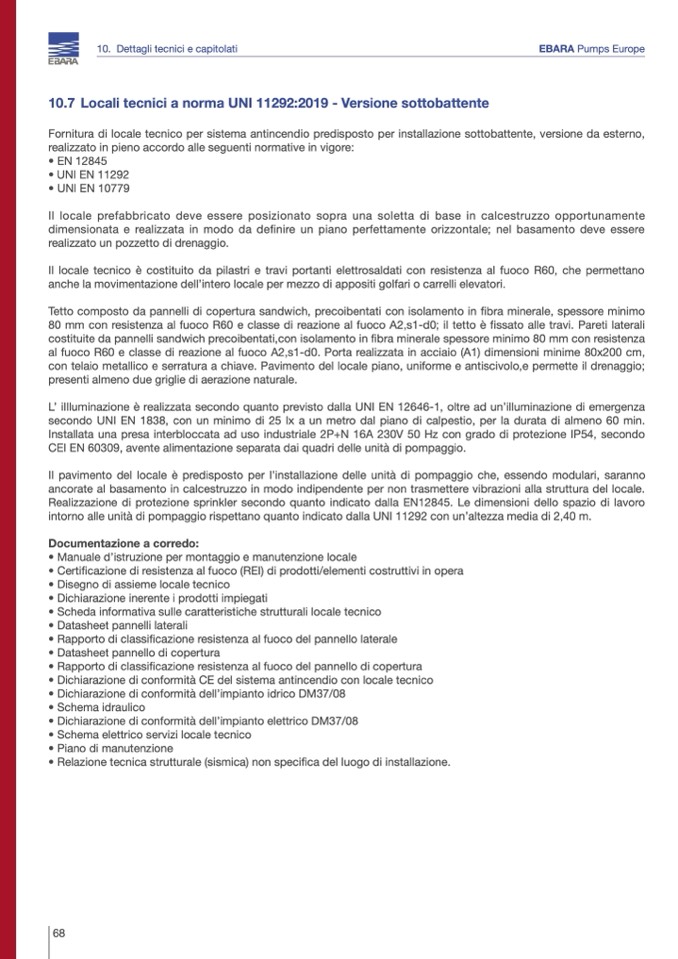

10.7 Locali tecnici a norma UNI 11292:2019 - Versione sottobattente

Fornitura di locale tecnico per sistema antincendio predisposto per installazione sottobattente, versione da esterno,

realizzato in pieno accordo alle seguenti normative in vigore:

• EN 12845

• UNI EN 11292

• UNI EN 10779

Il locale prefabbricato deve essere posizionato sopra una soletta di base in calcestruzzo opportunamente

dimensionata e realizzata in modo da definire un piano perfettamente orizzontale; nel basamento deve essere

realizzato un pozzetto di drenaggio.

Il locale tecnico è costituito da pilastri e travi portanti elettrosaldati con resistenza al fuoco R60, che permettano

anche la movimentazione dell’intero locale per mezzo di appositi golfari o carrelli elevatori.

Tetto composto da pannelli di copertura sandwich, precoibentati con isolamento in fibra minerale, spessore minimo

80 mm con resistenza al fuoco R60 e classe di reazione al fuoco A2,s1-d0; il tetto è fissato alle travi. Pareti laterali

costituite da pannelli sandwich precoibentati,con isolamento in fibra minerale spessore minimo 80 mm con resistenza

al fuoco R60 e classe di reazione al fuoco A2,s1-d0. Porta realizzata in acciaio (A1) dimensioni minime 80x200 cm,

con telaio metallico e serratura a chiave. Pavimento del locale piano, uniforme e antiscivolo,e permette il drenaggio;

presenti almeno due griglie di aerazione naturale.

L’ iIlluminazione è realizzata secondo quanto previsto dalla UNI EN 12646-1, oltre ad un’illuminazione di emergenza

secondo UNI EN 1838, con un minimo di 25 lx a un metro dal piano di calpestio, per la durata di almeno 60 min.

Installata una presa interbloccata ad uso industriale 2P+N 16A 230V 50 Hz con grado di protezione IP54, secondo

CEI EN 60309, avente alimentazione separata dai quadri delle unità di pompaggio.

Il pavimento del locale è predisposto per l’installazione delle unità di pompaggio che, essendo modulari, saranno

ancorate al basamento in calcestruzzo in modo indipendente per non trasmettere vibrazioni alla struttura del locale.

Realizzazione di protezione sprinkler secondo quanto indicato dalla EN12845. Le dimensioni dello spazio di lavoro

intorno alle unità di pompaggio rispettano quanto indicato dalla UNI 11292 con un’altezza media di 2,40 m.

Documentazione a corredo:

• Manuale d’istruzione per montaggio e manutenzione locale

• Certificazione di resistenza al fuoco (REI) di prodotti/elementi costruttivi in opera

• Disegno di assieme locale tecnico

• Dichiarazione inerente i prodotti impiegati

• Scheda informativa sulle caratteristiche strutturali locale tecnico

• Datasheet pannelli laterali

• Rapporto di classificazione resistenza al fuoco del pannello laterale

• Datasheet pannello di copertura

• Rapporto di classificazione resistenza al fuoco del pannello di copertura

• Dichiarazione di conformità CE del sistema antincendio con locale tecnico

• Dichiarazione di conformità dell’impianto idrico DM37/08

• Schema idraulico

• Dichiarazione di conformità dell’impianto elettrico DM37/08

• Schema elettrico servizi locale tecnico

• Piano di manutenzione

• Relazione tecnica strutturale (sismica) non specifica del luogo di installazione.
