10. Dettagli tecnici e capitolati

EBARA Pumps Europe

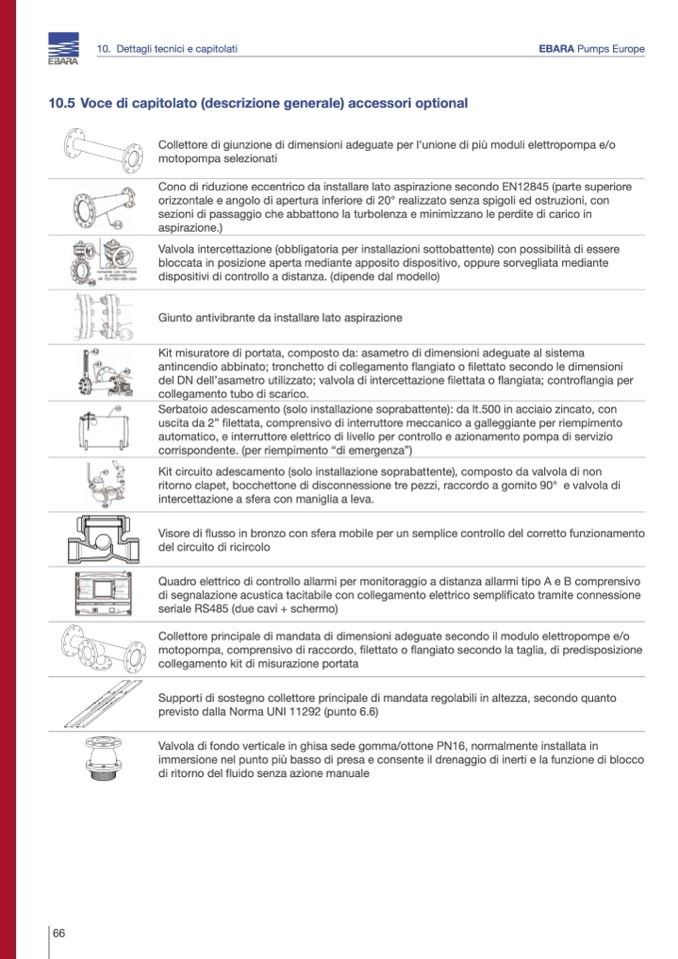

10.5 Voce di capitolato (descrizione generale) accessori optional

Collettore di giunzione di dimensioni adeguate per l’unione di più moduli elettropompa e/o

motopompa selezionati

Cono di riduzione eccentrico da installare lato aspirazione secondo EN12845 (parte superiore

orizzontale e angolo di apertura inferiore di 20° realizzato senza spigoli ed ostruzioni, con

sezioni di passaggio che abbattono la turbolenza e minimizzano le perdite di carico in

aspirazione.)

Valvola intercettazione (obbligatoria per installazioni sottobattente) con possibilit

à di essere

bloccata in posizione aperta mediante apposito dispositivo, oppure sorvegliata mediante

dispositivi di controllo a distanza. (dipende dal modello)

Giunto antivibrante da installare lato aspirazione

Kit misuratore di portata, composto da: asametro di dimensioni adeguate al sistema

antincendio abbinato; tronchetto di collegamento flangiato o filettato secondo le dimensioni

del DN dell’asametro utilizzato; valvola di intercettazione filettata o flangiata; controflangia per

collegamento tubo di scarico.

Serbatoio adescamento (solo installazione soprabattente): da lt.500 in acciaio zincato, con

uscita da 2” filettata, comprensivo di interruttore meccanico a galleggiante per riempimento

automatico, e interruttore elettrico di livello per controllo e azionamento pompa di servizio

corrispondente. (per riempimento “di emergenza”)

Kit circuito adescamento (solo installazione soprabattente), composto da valvola di non

ritorno clapet, bocchettone di disconnessione tre pezzi, raccordo a gomito 90° e valvola di

intercettazione a sfera con maniglia a leva.

Visore di flusso in bronzo con sfera mobile per un semplice controllo del corretto funzionamento

del circuito di ricircolo

Quadro elettrico di controllo allarmi per monitoraggio a distanza allarmi tipo A e B comprensivo

di segnalazione acustica tacitabile con collegamento elettrico semplificato tramite connessione

seriale RS485 (due cavi + schermo)

Collettore principale di mandata di dimensioni adeguate secondo il modulo elettropompe e/o

motopompa, comprensivo di raccordo, filettato o flangiato secondo la taglia, di predisposizione

collegamento kit di misurazione portata

Supporti di sostegno collettore principale di mandata regolabili in altezza, secondo quanto

previsto dalla Norma UNI 11292 (punto 6.6)

Valvola di fondo verticale in ghisa sede gomma/ottone PN16, normalmente installata in

immersione nel punto più basso di presa e consente il drenaggio di inerti e la funzione di blocco

di ritorno del fluido senza azione manuale

66
