Kit misuratore di portata

40 = Valvola d’intercettazione

misuratore di portata

41 = Tronchetto stabilizzatore

42 = Flussimetro

Serbatoioi di adescamento

49 = Serbatoio di adescamento

Antivibrante pompa

43 = Giunto antivibrante

aspirazione pompe di

alimentazione

Centralina allarme locale

presidiato

54 = Centralina allarme locale

presidiato

Cono aspirazione

44 = Diffusore conico

eccentrico

Kit sprinkler

Valvola aspirazione

46 = Valvola d’intercettazione

in aspirazione a farfalla

con segnale elettrico

mancata apertura

Kit adescamento

47 = Valvola d’intercettazione

kit adescamento

48 = Valvola di non ritorno a

clapet kit adescamento

18

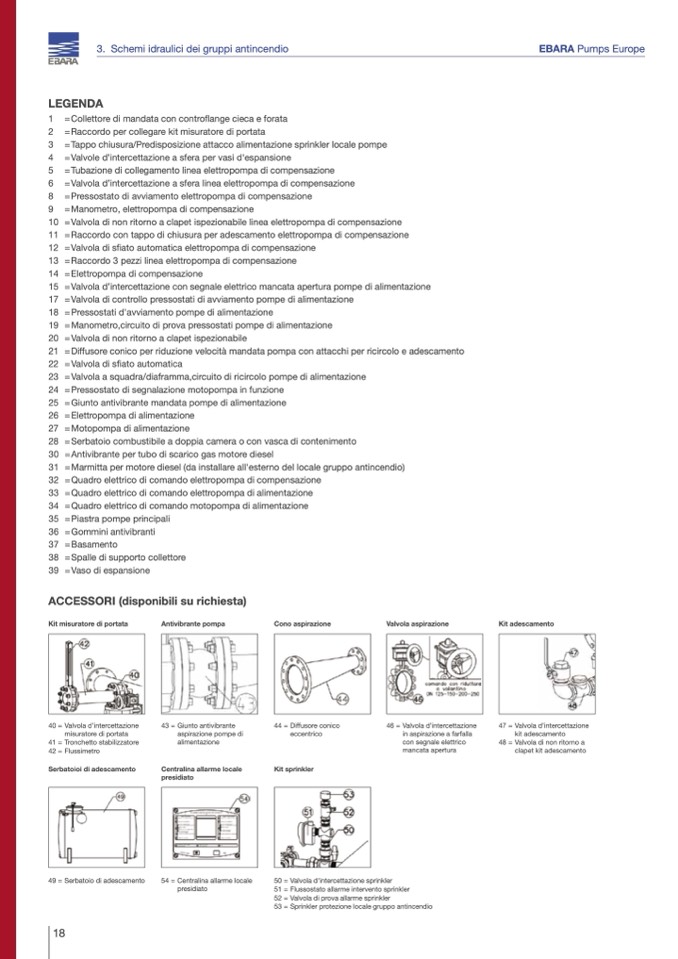

3. Schemi idraulici dei gruppi antincendio

EBARA Pumps Europe

LEGENDA

1 =Collettore di mandata con controflange cieca e forata

2 =Raccordo per collegare kit misuratore di portata

3 =Tappo chiusura/Predisposizione attacco alimentazione sprinkler locale pompe

4 =Valvole d’intercettazione a sfera per vasi d'espansione

5 =Tubazione di collegamento linea elettropompa di compensazione

6 =Valvola d’intercettazione a sfera linea elettropompa di compensazione

8 =Pressostato di avviamento elettropompa di compensazione

9 =Manometro, elettropompa di compensazione

10 =Valvola di non ritorno a clapet ispezionabile linea elettropompa di compensazione

11 =Raccordo con tappo di chiusura per adescamento elettropompa di compensazione

12 =Valvola di sfiato automatica elettropompa di compensazione

13 =Raccordo 3 pezzi linea elettropompa di compensazione

14 =Elettropompa di compensazione

15 =Valvola d’intercettazione con segnale elettrico mancata apertura pompe di alimentazione

17 =Valvola di controllo pressostati di avviamento pompe di alimentazione

18 =Pressostati d'avviamento pompe di alimentazione

19 =Manometro,circuito di prova pressostati pompe di alimentazione

20 =Valvola di non ritorno a clapet ispezionabile

21 =Diffusore conico per riduzione velocità mandata pompa con attacchi per ricircolo e adescamento

22 =Valvola di sfiato automatica

23 =Valvola a squadra/diaframma,circuito di ricircolo pompe di alimentazione

24 =Pressostato di segnalazione motopompa in funzione

25 =Giunto antivibrante mandata pompe di alimentazione

26 =Elettropompa di alimentazione

27 =Motopompa di alimentazione

28 =Serbatoio combustibile a doppia camera o con vasca di contenimento

30 =Antivibrante per tubo di scarico gas motore diesel

31 =Marmitta per motore diesel (da installare all'esterno del locale gruppo antincendio)

32 =Quadro elettrico di comando elettropompa di compensazione

33 =Quadro elettrico di comando elettropompa di alimentazione

34 =Quadro elettrico di comando motopompa di alimentazione

35 =Piastra pompe principali

36 = Gommini antivibranti

37 =Basamento

38 =Spalle di supporto collettore

39 =Vaso di espansione

ACCESSORI (disponibili su richiesta)

50 = Valvola d'intercettazione sprinkler

51 = Flussostato allarme intervento sprinkler

52 = Valvola di prova allarme sprinkler

53 = Sprinkler protezione locale gruppo antincendio
