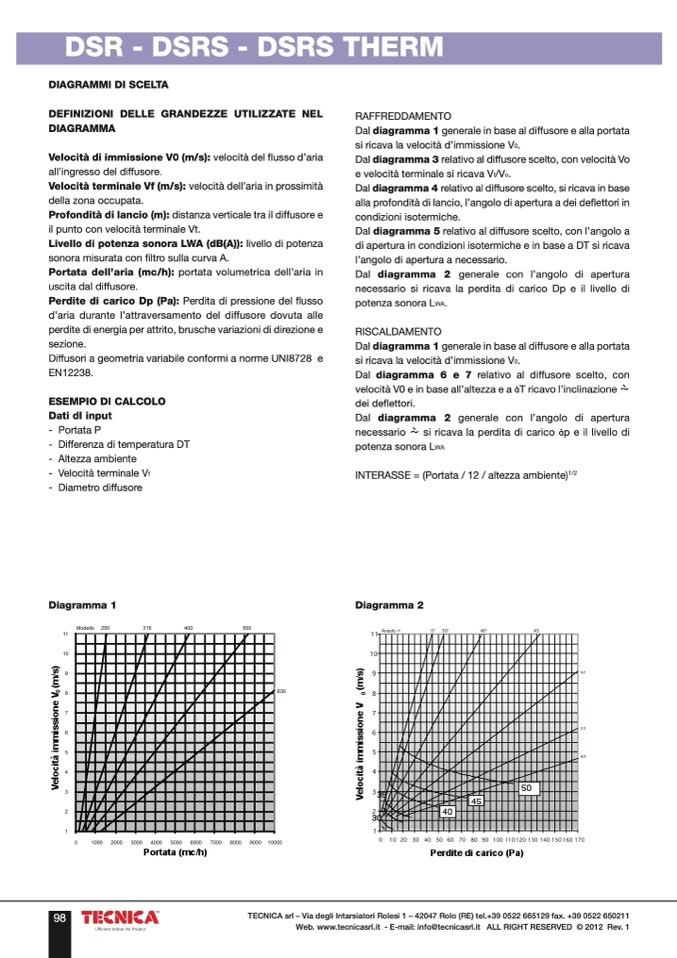

DSR - DSRS - DSRS THERM
DIAGRAMMI DI SCELTA
DEFINIZIONI DELLE GRANDEZZE UTILIZZATE NEL
DIAGRAMMA
Velocità di immissione V0 (m/s):
velocità del flusso d’aria
all’ingresso del diffusore.
Velocità terminale Vf (m/s):
velocità dell’aria in prossimità
della zona occupata.
Profondità di lancio (m):
distanza verticale tra il diffusore e
il punto con velocità terminale Vt.
Livello di potenza sonora LWA (dB(A)):
livello di potenza
sonora misurata con filtro sulla curva A.
Portata dell’aria (mc/h):
portata volumetrica dell’aria in
uscita dal diffusore.
Perdite di carico Dp (Pa):
Perdita di pressione del flusso
d’aria durante l’attraversamento del diffusore dovuta alle
perdite di energia per attrito, brusche variazioni di direzione e
sezione.
Diffusori a geometria variabile conformi a norme UNI8728 e
EN12238.
RAFFREDDAMENTO
Dal diagramma 1 generale in base al diffusore e alla portata
si ricava la velocità d’immissione V
0
.
Dal diagramma 3 relativo al diffusore scelto, con velocità Vo
e velocità terminale si ricava V
f
/V
o
.
Dal diagramma 4 relativo al diffusore scelto, si ricava in base
alla profondità di lancio, l’angolo di apertura a dei deflettori in
condizioni isotermiche.
Dal diagramma 5 relativo al diffusore scelto, con l’angolo a
di apertura in condizioni isotermiche e in base a DT si ricava
l’angolo di apertura a necessario.
Dal diagramma 2 generale con l’angolo di apertura
necessario si ricava la perdita di carico Dp e il livello di
potenza sonora L
WA
.
RISCALDAMENTO
Dal diagramma 1 generale in base al diffusore e alla portata
si ricava la velocità d’immissione V
0
.
Dal diagramma 6 e 7 relativo al diffusore scelto, con
velocità V0 e in base all’altezza e a
�
�
T ricavo l’inclinazione
�
�
dei deflettori.
Dal diagramma 2 generale con l’angolo di apertura
necessario
�
�
si ricava la perdita di carico
�
�
p e il livello di
potenza sonora L
WA
INTERASSE = (Portata / 12 / altezza ambiente)
1/2
Diagramma 2
ESEMPIO DI CALCOLO
Dati dI input
- Portata P
- Differenza di temperatura DT
- Altezza ambiente
- Velocità terminale V
f
- Diametro diffusore
Diagramma 1
98
