DIAGRAMMI DI SCELTA - RISCALDAMENTO

D

I

F

F

U

S

I

O

N

E

TECNICA srl – Via degli Intarsiatori Rolesi 1 – 42047 Rolo (RE) tel.+39 0522 665129 fax. +39 0522 650211

Web. www.tecnicasrl.it - E-mail: info@tecnicasrl.it ALL RIGHT RESERVED © 2012 Rev. 1

87

N.B.

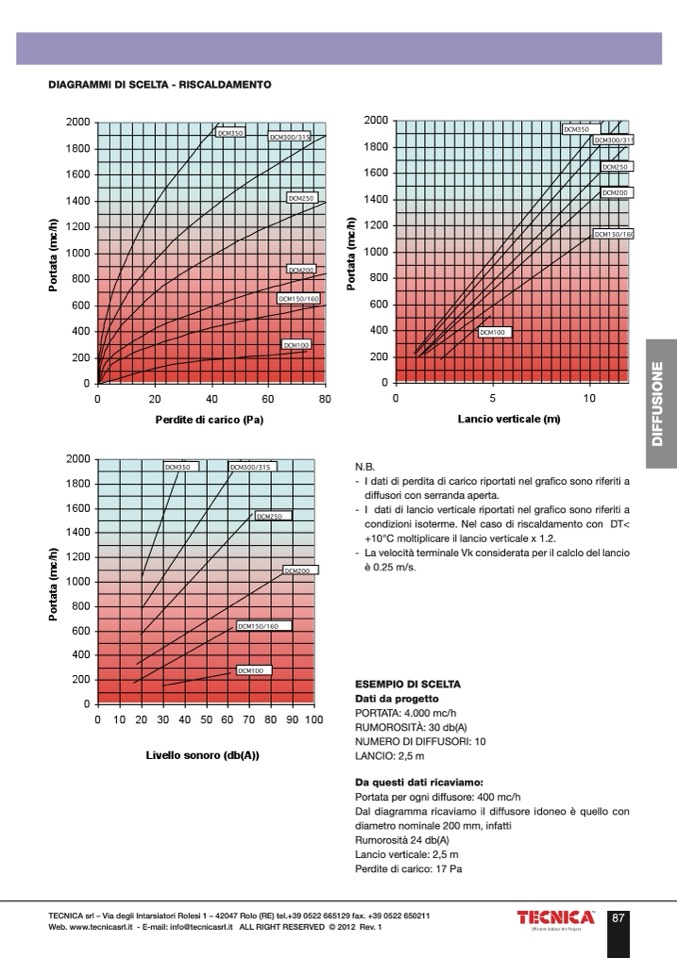

- I dati di perdita di carico riportati nel grafico sono riferiti a

diffusori con serranda aperta.

- I dati di lancio verticale riportati nel grafico sono riferiti a

condizioni isoterme. Nel caso di riscaldamento con DT<

+10°C moltiplicare il lancio verticale x 1.2.

- LavelocitàterminaleVkconsiderataperilcalclodellancio

è 0.25 m/s.

ESEMPIO DI SCELTA

Dati da progetto

PORTATA: 4.000 mc/h

RUMOROSITÀ: 30 db(A)

NUMERO DI DIFFUSORI: 10

LANCIO: 2,5 m

Da questi dati ricaviamo:

Portata per ogni diffusore: 400 mc/h

Dal diagramma ricaviamo il diffusore idoneo è quello con

diametro nominale 200 mm, infatti

Rumorosità 24 db(A)

Lancio verticale: 2,5 m

Perdite di carico: 17 Pa
