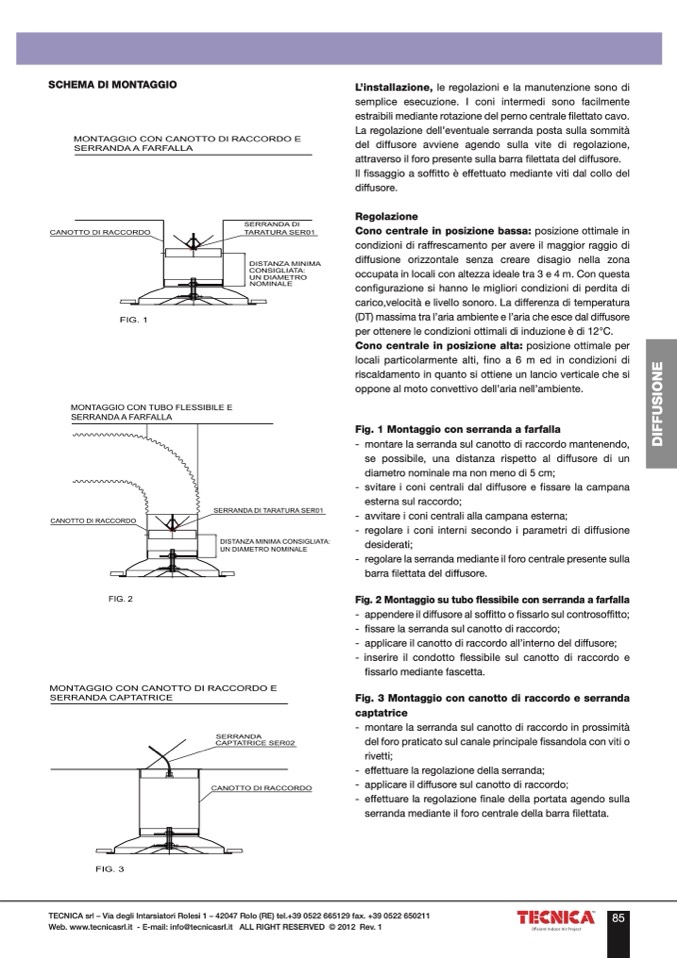

SCHEMA DI MONTAGGIO
L’installazione,
le regolazioni e la manutenzione sono di
semplice esecuzione. I coni intermedi sono facilmente
estraibili mediante rotazione del perno centrale filettato cavo.
La regolazione dell’eventuale serranda posta sulla sommità
del diffusore avviene agendo sulla vite di regolazione,
attraverso il foro presente sulla barra filettata del diffusore.
Il fissaggio a soffitto è effettuato mediante viti dal collo del
diffusore.
Regolazione
Cono centrale in posizione bassa:
posizione ottimale in
condizioni di raffrescamento per avere il maggior raggio di
diffusione orizzontale senza creare disagio nella zona
occupata in locali con altezza ideale tra 3 e 4 m. Con questa
configurazione si hanno le migliori condizioni di perdita di
carico,velocità e livello sonoro. La differenza di temperatura
(DT) massima tra l’aria ambiente e l’aria che esce dal diffusore
per ottenere le condizioni ottimali di induzione è di 12°C.
Cono centrale in posizione alta:
posizione ottimale per
locali particolarmente alti, fino a 6 m ed in condizioni di
riscaldamento in quanto si ottiene un lancio verticale che si
oppone al moto convettivo dell’aria nell’ambiente.
Fig. 1 Montaggio con serranda a farfalla
- montare la serranda sul canotto di raccordo mantenendo,
se possibile, una distanza rispetto al diffusore di un
diametro nominale ma non meno di 5 cm;
- svitare i coni centrali dal diffusore e fissare la campana
esterna sul raccordo;
- avvitare i coni centrali alla campana esterna;
- regolare i coni interni secondo i parametri di diffusione
desiderati;
- regolarelaserrandamedianteilforocentralepresentesulla
barra filettata del diffusore.
Fig. 2 Montaggio su tubo flessibile con serranda a farfalla
- appendereildiffusorealsoffittoofissarlosulcontrosoffitto;
- fissare la serranda sul canotto di raccordo;
- applicare il canotto di raccordo all’interno del diffusore;
- inserire il condotto flessibile sul canotto di raccordo e
fissarlo mediante fascetta.
Fig. 3 Montaggio con canotto di raccordo e serranda
captatrice
- montare la serranda sul canotto di raccordo in prossimità
del foro praticato sul canale principale fissandola con viti o
rivetti;
- effettuare la regolazione della serranda;
- applicare il diffusore sul canotto di raccordo;
- effettuare la regolazione finale della portata agendo sulla
serranda mediante il foro centrale della barra filettata.
D
I
F
F
U
S
I
O
N
E
