DCMC

Diffusori circolari a coni regolabili

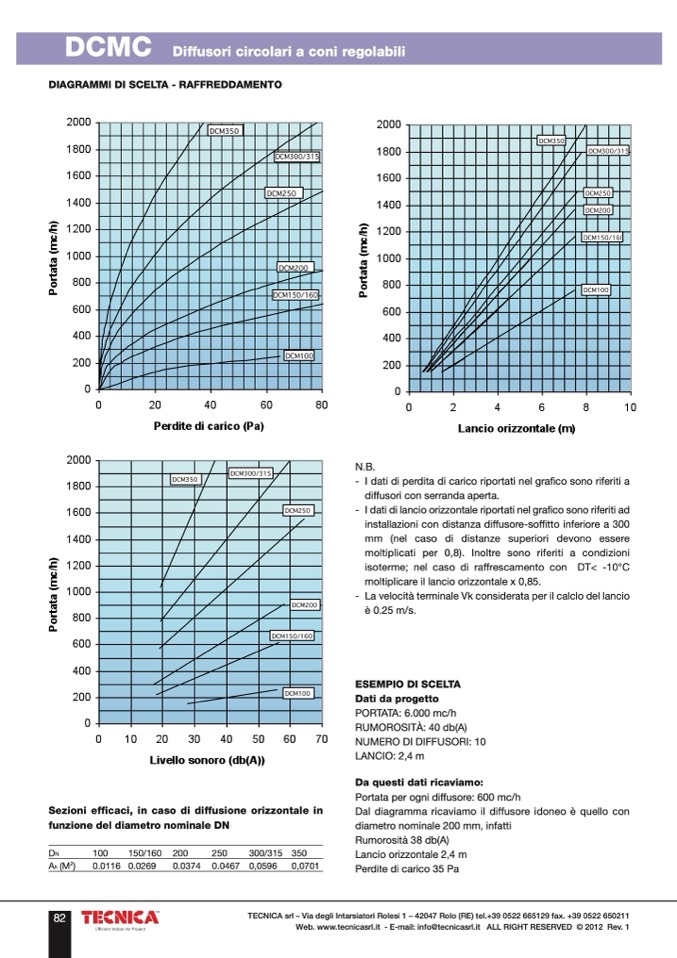

DIAGRAMMI DI SCELTA - RAFFREDDAMENTO

Sezioni efficaci, in caso di diffusione orizzontale in

funzione del diametro nominale DN

D

N

100

150/160 200

250

300/315 350

A

k

(M

2

)

0.0116 0.0269

0.0374 0.0467 0,0596

0,0701

N.B.

- I dati di perdita di carico riportati nel grafico sono riferiti a

diffusori con serranda aperta.

- Idatidilancioorizzontaleriportatinelgraficosonoriferitiad

installazioni con distanza diffusore-soffitto inferiore a 300

mm (nel caso di distanze superiori devono essere

moltiplicati per 0,8). Inoltre sono riferiti a condizioni

isoterme; nel caso di raffrescamento con DT< -10°C

moltiplicare il lancio orizzontale x 0,85.

- LavelocitàterminaleVkconsiderataperilcalclodellancio

è 0.25 m/s.

ESEMPIO DI SCELTA

Dati da progetto

PORTATA: 6.000 mc/h

RUMOROSITÀ: 40 db(A)

NUMERO DI DIFFUSORI: 10

LANCIO: 2,4 m

Da questi dati ricaviamo:

Portata per ogni diffusore: 600 mc/h

Dal diagramma ricaviamo il diffusore idoneo è quello con

diametro nominale 200 mm, infatti

Rumorosità 38 db(A)

Lancio orizzontale 2,4 m

Perdite di carico 35 Pa

82
