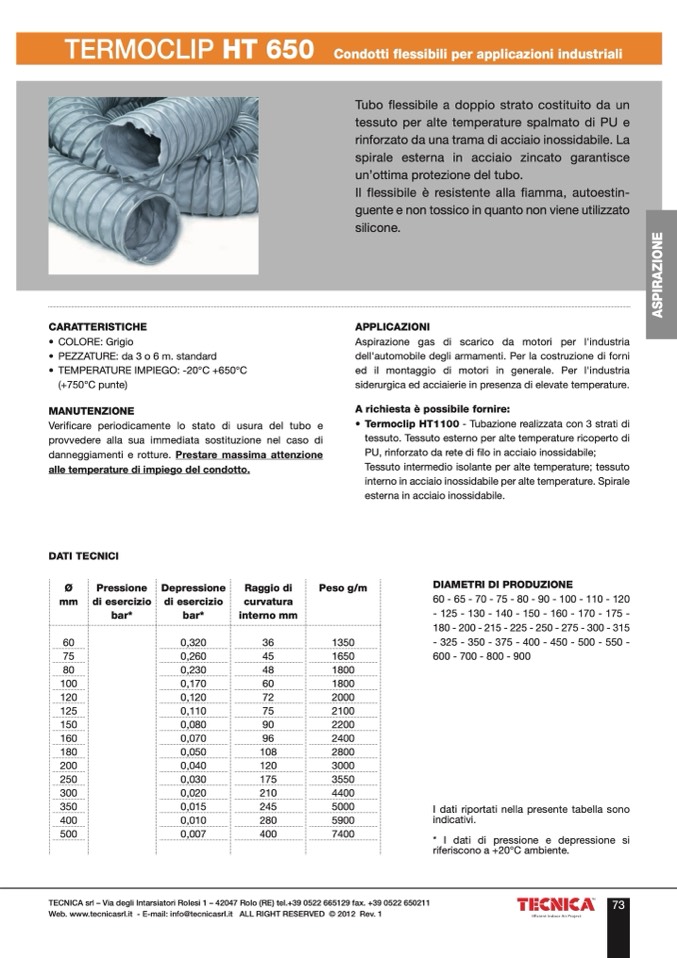

TERMOCLIP HT 650
Condotti flessibili per applicazioni industriali
CARATTERISTICHE
• COLORE: Grigio
• PEZZATURE: da 3 o 6 m. standard
• TEMPERATURE IMPIEGO: -20°C +650°C
(+750°C punte)
MANUTENZIONE
Verificare periodicamente lo stato di usura del tubo e
provvedere alla sua immediata sostituzione nel caso di
danneggiamenti e rotture. Prestare massima attenzione
alle temperature di impiego del condotto.
APPLICAZIONI
Aspirazione gas di scarico da motori per l'industria
dell'automobile degli armamenti. Per la costruzione di forni
ed il montaggio di motori in generale. Per l'industria
siderurgica ed acciaierie in presenza di elevate temperature.
A richiesta è possibile fornire:
• Termoclip HT1100 - Tubazione realizzata con 3 strati di
tessuto. Tessuto esterno per alte temperature ricoperto di
PU, rinforzato da rete di filo in acciaio inossidabile;
Tessuto intermedio isolante per alte temperature; tessuto
interno in acciaio inossidabile per alte temperature. Spirale
esterna in acciaio inossidabile.
DATI TECNICI
Ø
mm
Pressione
di esercizio
bar*
Depressione
di esercizio
bar*
Raggio di
curvatura
interno mm
Peso g/m
DIAMETRI DI PRODUZIONE
60 - 65 - 70 - 75 - 80 - 90 - 100 - 110 - 120
- 125 - 130 - 140 - 150 - 160 - 170 - 175 -
180-200-215-225-250-275-300-315
- 325 - 350 - 375 - 400 - 450 - 500 - 550 -
600 - 700 - 800 - 900
I dati riportati nella presente tabella sono
indicativi.
* I dati di pressione e depressione si
riferiscono a +20°C ambiente.
60
0,320
36
1350
75
0,260
45
1650
80
0,230
48
1800
100
60
1800
120
0,170
0,120
72
2000
125
0,110
75
2100
150
0,080
90
2200
160
0,070
96
2400
180
0,050
0,040
108
2800
200
120
3000
250
0,030
175
3550
300
0,020
210
4400
350
0,015
245
5000
400
0,010
280
5900
500
0,007
400
7400
Tubo flessibile a doppio strato costituito da un
tessuto per alte temperature spalmato di PU e
rinforzato da una trama di acciaio inossidabile. La
spirale esterna in acciaio zincato garantisce
un’ottima protezione del tubo.
Il flessibile è resistente alla fiamma, autoestin-
guente e non tossico in quanto non viene utilizzato
silicone.
TECNICA srl – Via degli Intarsiatori Rolesi 1 – 42047 Rolo (RE) tel.+39 0522 665129 fax. +39 0522 650211
Web. www.tecnicasrl.it - E-mail: info@tecnicasrl.it ALL RIGHT RESERVED © 2012 Rev. 1
