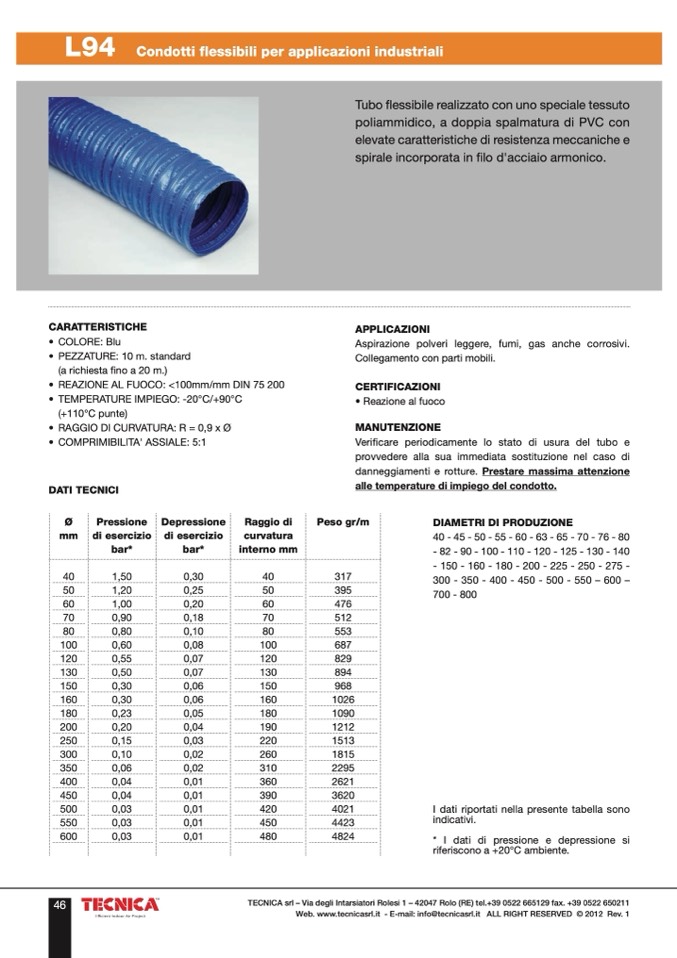

L94
Condotti flessibili per applicazioni industriali
Tubo flessibile realizzato con uno speciale tessuto
poliammidico, a doppia spalmatura di PVC con
elevate caratteristiche di resistenza meccaniche e
spirale incorporata in filo d'acciaio armonico.
CARATTERISTICHE
• COLORE: Blu
• PEZZATURE: 10 m. standard
(a richiesta fino a 20 m.)
• REAZIONE AL FUOCO: <100mm/mm DIN 75 200
• TEMPERATURE IMPIEGO: -20°C/+90°C
APPLICAZIONI
Aspirazione polveri leggere, fumi, gas anche corrosivi.
Collegamento con parti mobili.
CERTIFICAZIONI
• Reazione al fuoco
MANUTENZIONE
Verificare periodicamente lo stato di usura del tubo e
provvedere alla sua immediata sostituzione nel caso di
danneggiamenti e rotture. Prestare massima attenzione
alle temperature di impiego del condotto.
(+110°C punte)
• RAGGIO DI CURVATURA: R = 0,9 x Ø
• COMPRIMIBILITA' ASSIALE: 5:1
DATI TECNICI
Ø
mm
Pressione
di esercizio
bar*
Depressione
di esercizio
bar*
Raggio di
curvatura
interno mm
Peso gr/m
DIAMETRI DI PRODUZIONE
40-45-50-55-60-63-65-70-76-80
- 82 - 90 - 100 - 110 - 120 - 125 - 130 - 140
- 150 - 160 - 180 - 200 - 225 - 250 - 275 -
300 - 350 - 400 - 450 - 500 - 550 – 600 –
700 - 800
40
1,50
0,30
40
317
50
1,20
0,25
50
395
60
1,00
0,20
60
476
70
0,90
0,18
70
512
80
0,80
0,10
80
553
100
0,60
0,08
100
687
120
0,55
0,07
120
829
130
0,50
0,07
130
894
150
0,30
0,06
150
968
160
0,30
0,06
160
1026
180
0,23
0,05
180
1090
200
0,20
0,04
190
1212
250
0,15
0,03
220
1513
300
0,10
0,02
260
1815
350
0,06
0,02
310
2295
400
0,04
0,01
360
2621
450
0,04
0,01
390
3620
500
0,03
0,01
420
4021
550
0,03
0,01
450
4423
600
0,03
0,01
480
4824
I dati riportati nella presente tabella sono
indicativi.
* I dati di pressione e depressione si
riferiscono a +20°C ambiente.
