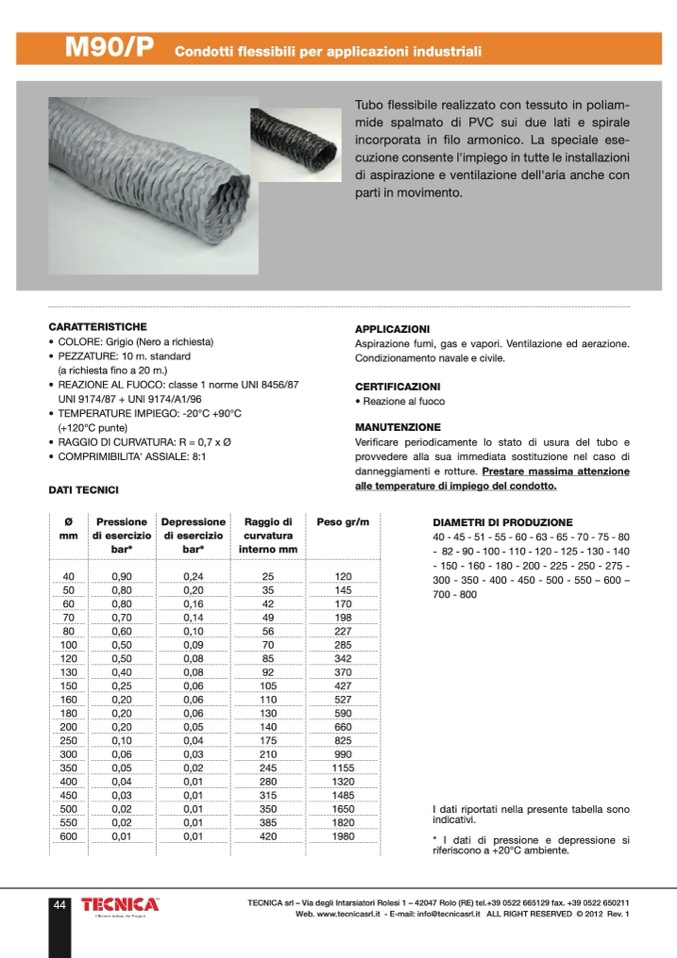

M90/P
Condotti flessibili per applicazioni industriali
Tubo flessibile realizzato con tessuto in poliam-
mide spalmato di PVC sui due lati e spirale
incorporata in filo armonico. La speciale ese-
cuzione consente l'impiego in tutte le installazioni
di aspirazione e ventilazione dell'aria anche con
parti in movimento.
CARATTERISTICHE
• COLORE: Grigio (Nero a richiesta)
• PEZZATURE: 10 m. standard
(a richiesta fino a 20 m.)
• REAZIONE AL FUOCO: classe 1 norme UNI 8456/87
APPLICAZIONI
Aspirazione fumi, gas e vapori. Ventilazione ed aerazione.
Condizionamento navale e civile.
CERTIFICAZIONI
• Reazione al fuoco
MANUTENZIONE
Verificare periodicamente lo stato di usura del tubo e
provvedere alla sua immediata sostituzione nel caso di
danneggiamenti e rotture. Prestare massima attenzione
alle temperature di impiego del condotto.
UNI 9174/87 + UNI 9174/A1/96
• TEMPERATURE IMPIEGO: -20°C +90°C
(+120°C punte)
• RAGGIO DI CURVATURA: R = 0,7 x Ø
• COMPRIMIBILITA' ASSIALE: 8:1
DATI TECNICI
Ø
mm
Pressione
di esercizio
bar*
Depressione
di esercizio
bar*
Raggio di
curvatura
interno mm
Peso gr/m
DIAMETRI DI PRODUZIONE
40-45-51-55-60-63-65-70-75-80
- 82-90-100-110-120-125-130-140
- 150 - 160 - 180 - 200 - 225 - 250 - 275 -
300 - 350 - 400 - 450 - 500 - 550 – 600 –
700 - 800
40
0,90
0,24
25
120
50
0,80
0,20
35
145
60
0,80
0,16
42
170
70
0,70
0,14
49
198
80
0,60
0,10
56
227
100
0,50
0,09
70
285
120
0,50
0,08
85
342
130
0,40
0,08
92
370
150
0,25
0,06
105
427
160
0,20
0,06
110
527
180
0,20
0,06
130
590
200
0,20
0,05
140
660
250
0,10
0,04
175
825
300
0,06
0,03
210
990
350
0,05
0,02
245
1155
400
0,04
0,01
280
1320
450
0,03
0,01
315
1485
500
0,02
0,01
350
1650
550
0,02
0,01
385
1820
600
0,01
0,01
420
1980
I dati riportati nella presente tabella sono
indicativi.
* I dati di pressione e depressione si
riferiscono a +20°C ambiente.
TECNICA srl – Via degli Intarsiatori Rolesi 1 – 42047 Rolo (RE) tel.+39 0522 665129 fax. +39 0522 650211
Web. www.tecnicasrl.it - E-mail: info@tecnicasrl.it ALL RIGHT RESERVED © 2012 Rev. 1
44
