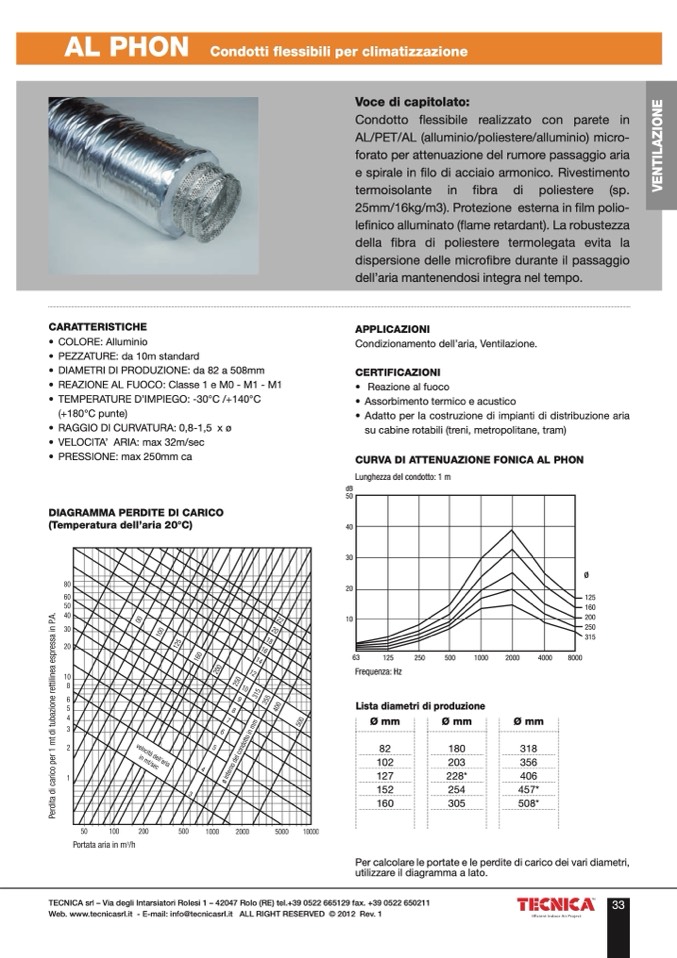

AL PHON

Condotti flessibili per climatizzazione

CARATTERISTICHE

• COLORE: Alluminio

• PEZZATURE: da 10m standard

• DIAMETRI DI PRODUZIONE: da 82 a 508mm

• REAZIONE AL FUOCO: Classe 1 e M0 - M1 - M1

• TEMPERATURE D’IMPIEGO: -30°C /+140°C

(+180°C punte)

• RAGGIO DI CURVATURA: 0,8-1,5 x ø

• VELOCITA’ ARIA: max 32m/sec

• PRESSIONE: max 250mm ca

APPLICAZIONI

Condizionamento dell’aria, Ventilazione.

CERTIFICAZIONI

• Reazione al fuoco

• Assorbimento termico e acustico

• Adatto per la costruzione di impianti di distribuzione aria

su cabine rotabili (treni, metropolitane, tram)

CURVA DI ATTENUAZIONE FONICA AL PHON

DIAGRAMMA PERDITE DI CARICO

(Temperatura dell’aria 20°C)

40

30

20

10

63

125

250

Frequenza: Hz

ø

125

160

200

250

315

dB

50

Lunghezza del condotto: 1 m

500

1000

2000

4000

8000

Ø mm

Lista diametri di produzione

Ø mm

Ø mm

82

102

127

152

160

180

203

228*

254

305

318

356

406

457*

508*

Per calcolare le portate e le perdite di carico dei vari diametri,

utilizzare il diagramma a lato.

Voce di capitolato:

Condotto flessibile realizzato con parete in

AL/PET/AL (alluminio/poliestere/alluminio) micro-

forato per attenuazione del rumore passaggio aria

e spirale in filo di acciaio armonico. Rivestimento

termoisolante in fibra di poliestere (sp.

25mm/16kg/m3). Protezione esterna in film polio-

lefinico alluminato (flame retardant). La robustezza

della fibra di poliestere termolegata evita la

dispersione delle microfibre durante il passaggio

dell’aria mantenendosi integra nel tempo.

TECNICA srl – Via degli Intarsiatori Rolesi 1 – 42047 Rolo (RE) tel.+39 0522 665129 fax. +39 0522 650211

Web. www.tecnicasrl.it - E-mail: info@tecnicasrl.it ALL RIGHT RESERVED © 2012 Rev. 1
