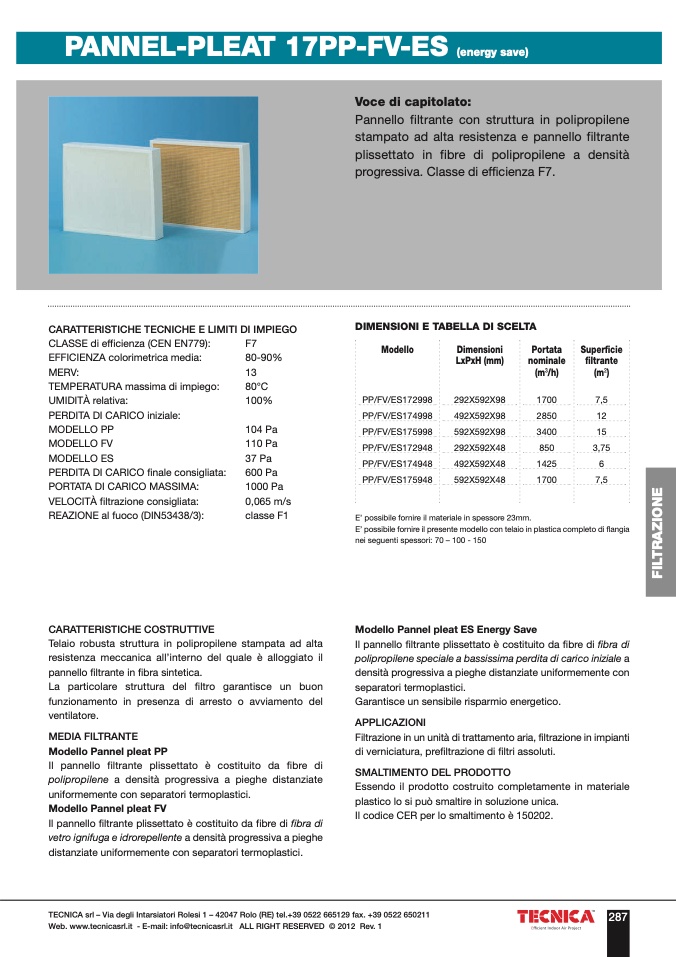

PANNEL-PLEAT 17PP-FV-ES

(energy save)

Voce di capitolato:

Pannello filtrante con struttura in polipropilene

stampato ad alta resistenza e pannello filtrante

plissettato in fibre di polipropilene a densità

progressiva. Classe di efficienza F7.

CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO

DIMENSIONI E TABELLA DI SCELTA

CLASSE di efficienza (CEN EN779):

EFFICIENZA colorimetrica media:

MERV:

TEMPERATURA massima di impiego:

UMIDITÀ relativa:

PERDITA DI CARICO iniziale:

MODELLO PP

MODELLO FV

MODELLO ES

PERDITA DI CARICO finale consigliata:

PORTATA DI CARICO MASSIMA:

VELOCITÀ filtrazione consigliata:

REAZIONE al fuoco (DIN53438/3):

CARATTERISTICHE COSTRUTTIVE

F7

80-90%

13

80°C

100%

104 Pa

110 Pa

37 Pa

600 Pa

1000 Pa

0,065 m/s

classe F1

Modello

PP/FV/ES172998

Dimensioni

LxPxH (mm)

292X592X98

Portata

nominale

Superficie

filtrante

(m3/h)

(m2)

1700

7,5

PP/FV/ES174998

492X592X98

12

PP/FV/ES175998

592X592X98

3400

15

PP/FV/ES172948

292X592X48

850

3,75

PP/FV/ES174948

492X592X48

1425

6

PP/FV/ES175948

592X592X48

1700

7,5

Telaio robusta struttura in polipropilene stampata ad alta

resistenza meccanica all’interno del quale è alloggiato il

pannello filtrante in fibra sintetica.

La particolare struttura del filtro garantisce un buon

funzionamento in presenza di arresto o avviamento del

ventilatore.

MEDIA FILTRANTE

Modello Pannel pleat PP

Il pannello filtrante plissettato è costituito da fibre di

polipropilene a densità progressiva a pieghe distanziate

uniformemente con separatori termoplastici.

Modello Pannel pleat FV

Il pannello filtrante plissettato è costituito da fibre di fibra di

vetro ignifuga e idrorepellente a densità progressiva a pieghe

distanziate uniformemente con separatori termoplastici.

E’ possibile fornire il materiale in spessore 23mm.

E’ possibile fornire il presente modello con telaio in plastica completo di flangia

nei seguenti spessori: 70 – 100 - 150

Modello Pannel pleat ES Energy Save

Il pannello filtrante plissettato è costituito da fibre di fibra di

polipropilene speciale a bassissima perdita di carico iniziale a

densità progressiva a pieghe distanziate uniformemente con

separatori termoplastici.

Garantisce un sensibile risparmio energetico.

APPLICAZIONI

Filtrazione in un unità di trattamento aria, filtrazione in impianti

di verniciatura, prefiltrazione di filtri assoluti.

SMALTIMENTO DEL PRODOTTO

Essendo il prodotto costruito completamente in materiale

plastico lo si può smaltire in soluzione unica.

Il codice CER per lo smaltimento è 150202.

2850

TECNICA srl – Via degli Intarsiatori Rolesi 1 – 42047 Rolo (RE) tel.+39 0522 665129 fax. +39 0522 650211

Web. www.tecnicasrl.it - E-mail: info@tecnicasrl.it ALL RIGHT RESERVED © 2012 Rev. 1
