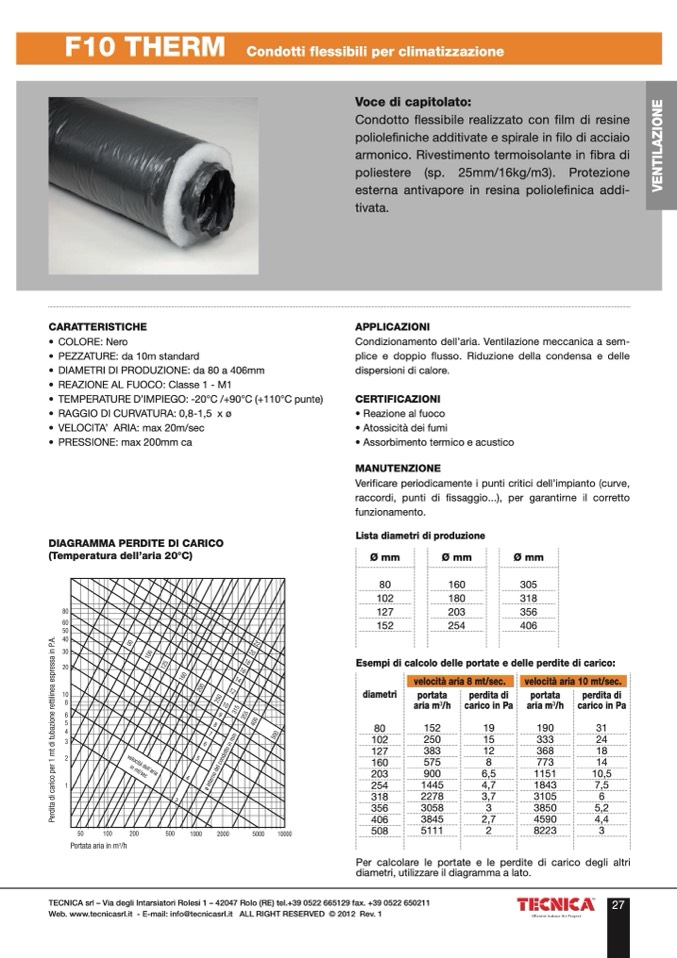

F10 THERM

Condotti flessibili per climatizzazione

CARATTERISTICHE

• COLORE: Nero

• PEZZATURE: da 10m standard

• DIAMETRI DI PRODUZIONE: da 80 a 406mm

• REAZIONE AL FUOCO: Classe 1 - M1

• TEMPERATURE D’IMPIEGO: -20°C /+90°C (+110°C punte)

• RAGGIO DI CURVATURA: 0,8-1,5 x ø

• VELOCITA’ ARIA: max 20m/sec

• PRESSIONE: max 200mm ca

DIAGRAMMA PERDITE DI CARICO

(Temperatura dell’aria 20°C)

APPLICAZIONI

Condizionamento dell’aria. Ventilazione meccanica a sem-

plice e doppio flusso. Riduzione della condensa e delle

dispersioni di calore.

CERTIFICAZIONI

• Reazione al fuoco

• Atossicità dei fumi

• Assorbimento termico e acustico

MANUTENZIONE

Verificare periodicamente i punti critici dell’impianto (curve,

raccordi, punti di fissaggio...), per garantirne il corretto

funzionamento.

Lista diametri di produzione

Ø mm

Ø mm

Ø mm

Esempi di calcolo delle portate e delle perdite di carico:

diametri

80

Per calcolare le portate e le perdite di carico degli altri

diametri, utilizzare il diagramma a lato.

80

102

127

152

160

180

203

254

305

318

356

406

velocità aria 8 mt/sec.

velocità aria 10 mt/sec.

portata

aria m3/h

152

perdita di

carico in Pa

19

portata

aria m3/h

190

perdita di

carico in Pa

31

102

250

15

333

24

127

383

12

368

18

160

575

8

773

14

203

900

6,5

1151

10,5

254

1445

4,7

1843

7,5

318

2278

3,7

3105

6

356

3058

3

3850

406

4590

5,2

3845

2,7

4,4

508

5111

2

8223

3

Voce di capitolato:

Condotto flessibile realizzato con film di resine

poliolefiniche additivate e spirale in filo di acciaio

armonico. Rivestimento termoisolante in fibra di

poliestere (sp. 25mm/16kg/m3). Protezione

esterna antivapore in resina poliolefinica addi-

tivata.

TECNICA srl – Via degli Intarsiatori Rolesi 1 – 42047 Rolo (RE) tel.+39 0522 665129 fax. +39 0522 650211

Web. www.tecnicasrl.it - E-mail: info@tecnicasrl.it ALL RIGHT RESERVED © 2012 Rev. 1
