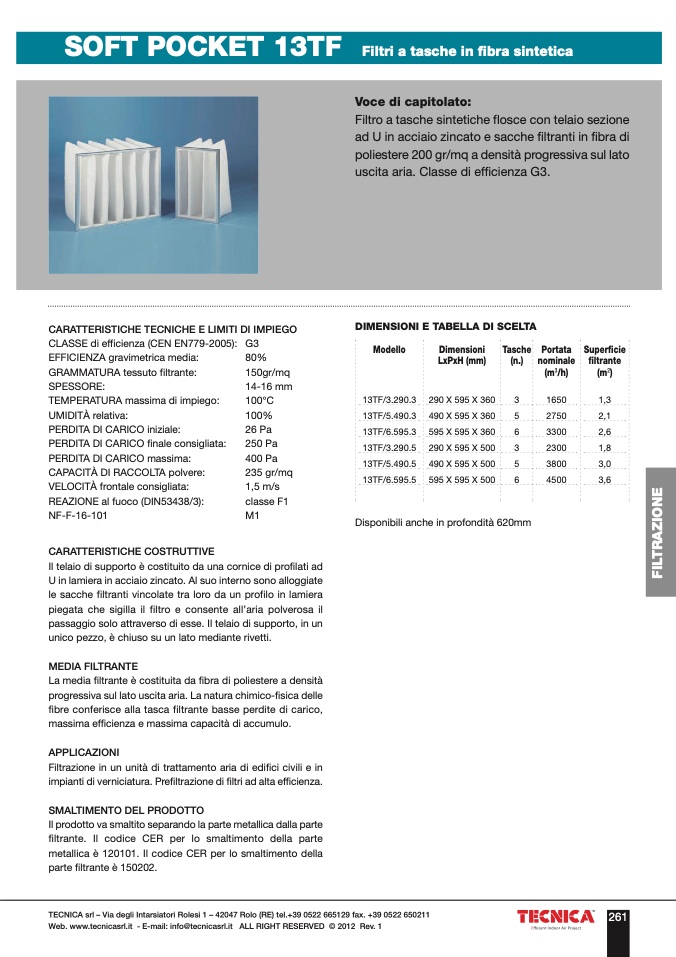

SOFT POCKET 13TF

Filtri a tasche in fibra sintetica

Voce di capitolato:

Filtro a tasche sintetiche flosce con telaio sezione

ad U in acciaio zincato e sacche filtranti in fibra di

poliestere 200 gr/mq a densità progressiva sul lato

uscita aria. Classe di efficienza G3.

CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO

DIMENSIONI E TABELLA DI SCELTA

CLASSE di efficienza (CEN EN779-2005):

EFFICIENZA gravimetrica media:

GRAMMATURA tessuto filtrante:

SPESSORE:

TEMPERATURA massima di impiego:

UMIDITÀ relativa:

PERDITA DI CARICO iniziale:

PERDITA DI CARICO finale consigliata:

PERDITA DI CARICO massima:

CAPACITÀ DI RACCOLTA polvere:

VELOCITÀ frontale consigliata:

REAZIONE al fuoco (DIN53438/3):

NF-F-16-101

CARATTERISTICHE COSTRUTTIVE

G3

80%

150gr/mq

14-16 mm

100°C

100%

26 Pa

250 Pa

400 Pa

235 gr/mq

1,5 m/s

classe F1

M1

Modello

13TF/3.290.3

Dimensioni

LxPxH (mm)

290 X 595 X 360

Tasche Portata

(n.)

nominale

Superficie

filtrante

(m3/h)

(m2)

3

1650

1,3

13TF/5.490.3

490 X 595 X 360

2,1

13TF/6.595.3

595 X 595 X 360

6

3300

2,6

13TF/3.290.5

290 X 595 X 500

3

2300

1,8

13TF/5.490.5

490 X 595 X 500

5

3800

3,0

13TF/6.595.5

595 X 595 X 500

6

4500

3,6

Il telaio di supporto è costituito da una cornice di profilati ad

U in lamiera in acciaio zincato. Al suo interno sono alloggiate

le sacche filtranti vincolate tra loro da un profilo in lamiera

piegata che sigilla il filtro e consente all’aria polverosa il

passaggio solo attraverso di esse. Il telaio di supporto, in un

unico pezzo, è chiuso su un lato mediante rivetti.

MEDIA FILTRANTE

La media filtrante è costituita da fibra di poliestere a densità

progressiva sul lato uscita aria. La natura chimico-fisica delle

fibre conferisce alla tasca filtrante basse perdite di carico,

massima efficienza e massima capacità di accumulo.

APPLICAZIONI

Filtrazione in un unità di trattamento aria di edifici civili e in

impianti di verniciatura. Prefiltrazione di filtri ad alta efficienza.

SMALTIMENTO DEL PRODOTTO

Il prodotto va smaltito separando la parte metallica dalla parte

filtrante. Il codice CER per lo smaltimento della parte

metallica è 120101. Il codice CER per lo smaltimento della

parte filtrante è 150202.

Disponibili anche in profondità 620mm

5

2750
