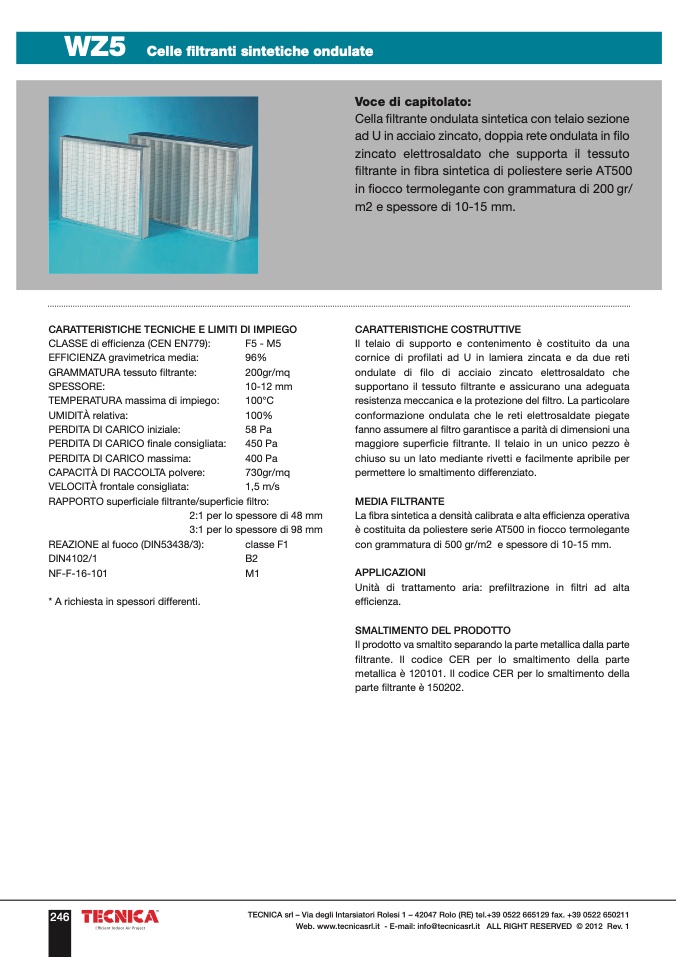

WZ5

Celle filtranti sintetiche ondulate

Voce di capitolato:

Cella filtrante ondulata sintetica con telaio sezione

ad U in acciaio zincato, doppia rete ondulata in filo

zincato elettrosaldato che supporta il tessuto

filtrante in fibra sintetica di poliestere serie AT500

in fiocco termolegante con grammatura di 200 gr/

m2 e spessore di 10-15 mm.

CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO

CLASSE di efficienza (CEN EN779):

EFFICIENZA gravimetrica media:

GRAMMATURA tessuto filtrante:

SPESSORE:

TEMPERATURA massima di impiego:

UMIDITÀ relativa:

PERDITA DI CARICO iniziale:

PERDITA DI CARICO finale consigliata:

PERDITA DI CARICO massima:

CAPACITÀ DI RACCOLTA polvere:

VELOCITÀ frontale consigliata:

RAPPORTO superficiale filtrante/superficie filtro:

2:1 per lo spessore di 48 mm

3:1 per lo spessore di 98 mm

CARATTERISTICHE COSTRUTTIVE

Il telaio di supporto e contenimento è costituito da una

cornice di profilati ad U in lamiera zincata e da due reti

ondulate di filo di acciaio zincato elettrosaldato che

supportano il tessuto filtrante e assicurano una adeguata

resistenza meccanica e la protezione del filtro. La particolare

conformazione ondulata che le reti elettrosaldate piegate

fanno assumere al filtro garantisce a parità di dimensioni una

maggiore superficie filtrante. Il telaio in un unico pezzo è

chiuso su un lato mediante rivetti e facilmente apribile per

permettere lo smaltimento differenziato.

MEDIA FILTRANTE

La fibra sintetica a densità calibrata e alta efficienza operativa

è costituita da poliestere serie AT500 in fiocco termolegante

con grammatura di 500 gr/m2 e spessore di 10-15 mm.

APPLICAZIONI

Unità di trattamento aria: prefiltrazione in filtri ad alta

efficienza.

SMALTIMENTO DEL PRODOTTO

Il prodotto va smaltito separando la parte metallica dalla parte

filtrante. Il codice CER per lo smaltimento della parte

metallica è 120101. Il codice CER per lo smaltimento della

parte filtrante è 150202.

REAZIONE al fuoco (DIN53438/3):

DIN4102/1

NF-F-16-101

* A richiesta in spessori differenti.

classe F1

B2

M1

F5 - M5

96%

200gr/mq

10-12 mm

100°C

100%

58 Pa

450 Pa

400 Pa

730gr/mq

1,5 m/s
