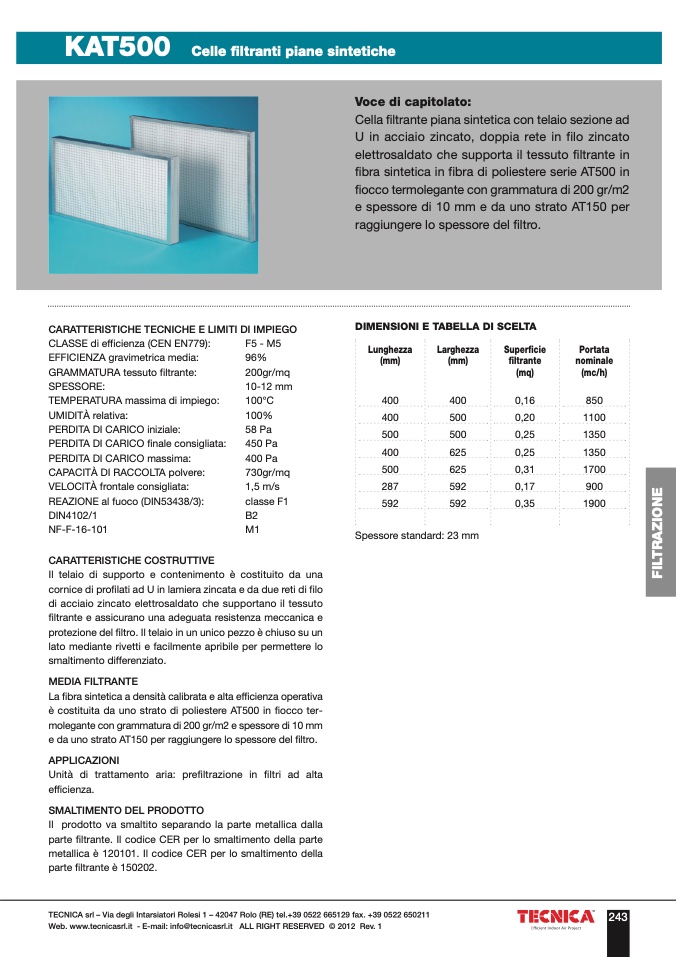

KAT500

Celle filtranti piane sintetiche

Voce di capitolato:

Cella filtrante piana sintetica con telaio sezione ad

U in acciaio zincato, doppia rete in filo zincato

elettrosaldato che supporta il tessuto filtrante in

fibra sintetica in fibra di poliestere serie AT500 in

fiocco termolegante con grammatura di 200 gr/m2

e spessore di 10 mm e da uno strato AT150 per

raggiungere lo spessore del filtro.

CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO

CLASSE di efficienza (CEN EN779):

F5 - M5

EFFICIENZA gravimetrica media:

96%

GRAMMATURA tessuto filtrante:

200gr/mq

SPESSORE:

10-12 mm

TEMPERATURA massima di impiego:

100°C

UMIDITÀ relativa:

100%

PERDITA DI CARICO iniziale:

58 Pa

PERDITA DI CARICO finale consigliata:

450 Pa

PERDITA DI CARICO massima:

400 Pa

CAPACITÀ DI RACCOLTA polvere:

730gr/mq

VELOCITÀ frontale consigliata:

1,5 m/s

REAZIONE al fuoco (DIN53438/3):

classe F1

DIN4102/1

B2

NF-F-16-101

M1

CARATTERISTICHE COSTRUTTIVE

Il telaio di supporto e contenimento è costituito da una

cornice di profilati ad U in lamiera zincata e da due reti di filo

di acciaio zincato elettrosaldato che supportano il tessuto

filtrante e assicurano una adeguata resistenza meccanica e

protezione del filtro. Il telaio in un unico pezzo è chiuso su un

lato mediante rivetti e facilmente apribile per permettere lo

smaltimento differenziato.

MEDIA FILTRANTE

La fibra sintetica a densità calibrata e alta efficienza operativa

è costituita da uno strato di poliestere AT500 in fiocco ter-

molegante con grammatura di 200 gr/m2 e spessore di 10 mm

e da uno strato AT150 per raggiungere lo spessore del filtro.

APPLICAZIONI

Unità di trattamento aria: prefiltrazione in filtri ad alta

efficienza.

SMALTIMENTO DEL PRODOTTO

Il prodotto va smaltito separando la parte metallica dalla

parte filtrante. Il codice CER per lo smaltimento della parte

metallica è 120101. Il codice CER per lo smaltimento della

parte filtrante è 150202.

DIMENSIONI E TABELLA DI SCELTA

Lunghezza

Larghezza

(mm)

(mm)

400

400

Spessore standard: 23 mm

Superficie

Portata

filtrante

nominale

(mq)

(mc/h)

0,16

850

400

500

0,20

1100

500

500

0,25

1350

400

625

0,25

1350

500

625

0,31

1700

287

592

0,17

900

592

592

0,35

1900
