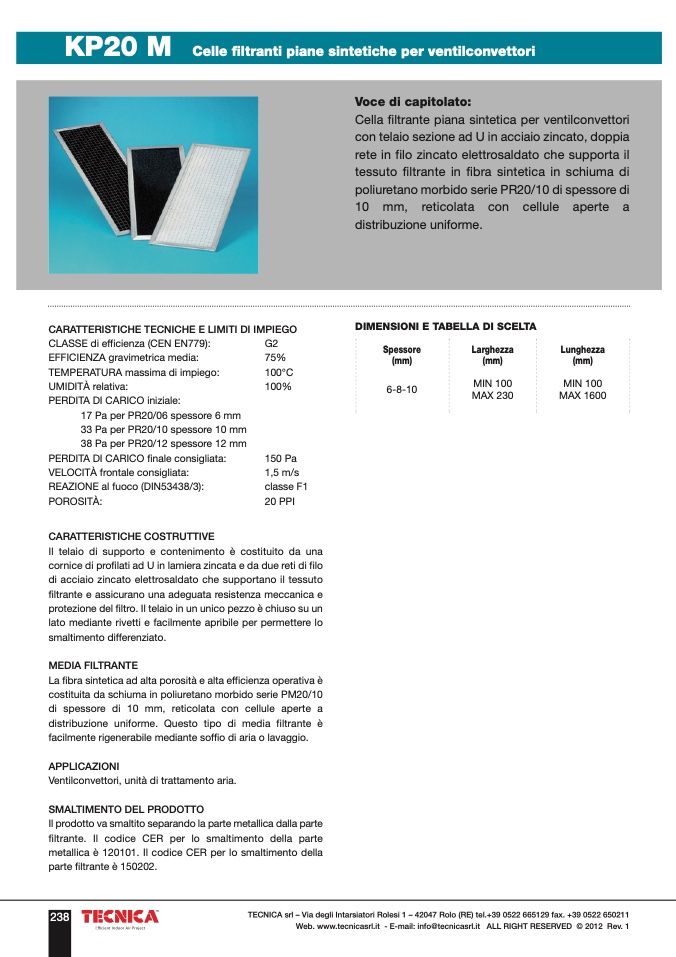

KP20 M
Celle filtranti piane sintetiche per ventilconvettori
Voce di capitolato:
Cella filtrante piana sintetica per ventilconvettori
con telaio sezione ad U in acciaio zincato, doppia
rete in filo zincato elettrosaldato che supporta il
tessuto filtrante in fibra sintetica in schiuma di
poliuretano morbido serie PR20/10 di spessore di
10 mm, reticolata con cellule aperte a
distribuzione uniforme.
CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO
DIMENSIONI E TABELLA DI SCELTA
CLASSE di efficienza (CEN EN779):
EFFICIENZA gravimetrica media:
TEMPERATURA massima di impiego:
UMIDITÀ relativa:
PERDITA DI CARICO iniziale:
17 Pa per PR20/06 spessore 6 mm
33 Pa per PR20/10 spessore 10 mm
38 Pa per PR20/12 spessore 12 mm
PERDITA DI CARICO finale consigliata:
VELOCITÀ frontale consigliata:
REAZIONE al fuoco (DIN53438/3):
POROSITÀ:
CARATTERISTICHE COSTRUTTIVE
G2
75%
100°C
100%
150 Pa
1,5 m/s
classe F1
20 PPI
Spessore
(mm)
6-8-10
Larghezza
(mm)
MIN 100
MAX 230
Lunghezza
(mm)
MIN 100
MAX 1600
Il telaio di supporto e contenimento è costituito da una
cornice di profilati ad U in lamiera zincata e da due reti di filo
di acciaio zincato elettrosaldato che supportano il tessuto
filtrante e assicurano una adeguata resistenza meccanica e
protezione del filtro. Il telaio in un unico pezzo è chiuso su un
lato mediante rivetti e facilmente apribile per permettere lo
smaltimento differenziato.
MEDIA FILTRANTE
La fibra sintetica ad alta porosità e alta efficienza operativa è
costituita da schiuma in poliuretano morbido serie PM20/10
di spessore di 10 mm, reticolata con cellule aperte a
distribuzione uniforme. Questo tipo di media filtrante è
facilmente rigenerabile mediante soffio di aria o lavaggio.
APPLICAZIONI
Ventilconvettori, unità di trattamento aria.
SMALTIMENTO DEL PRODOTTO
Il prodotto va smaltito separando la parte metallica dalla parte
filtrante. Il codice CER per lo smaltimento della parte
metallica è 120101. Il codice CER per lo smaltimento della
parte filtrante è 150202.
