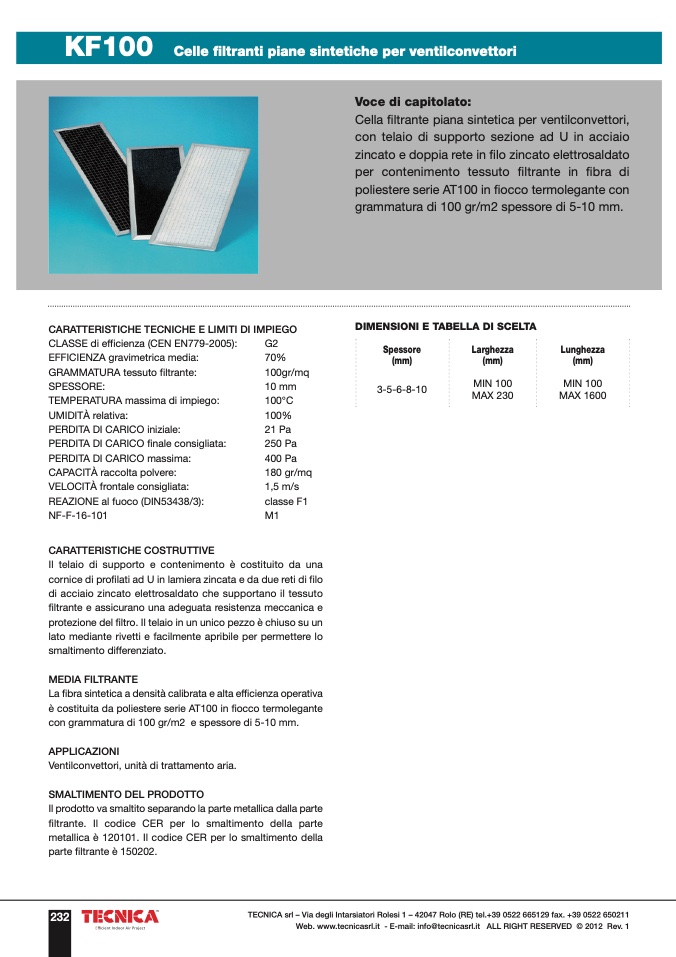

KF100
Celle filtranti piane sintetiche per ventilconvettori
Voce di capitolato:
Cella filtrante piana sintetica per ventilconvettori,
con telaio di supporto sezione ad U in acciaio
zincato e doppia rete in filo zincato elettrosaldato
per contenimento tessuto filtrante in fibra di
poliestere serie AT100 in fiocco termolegante con
grammatura di 100 gr/m2 spessore di 5-10 mm.
CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO
DIMENSIONI E TABELLA DI SCELTA
CLASSE di efficienza (CEN EN779-2005):
EFFICIENZA gravimetrica media:
GRAMMATURA tessuto filtrante:
SPESSORE:
TEMPERATURA massima di impiego:
UMIDITÀ relativa:
PERDITA DI CARICO iniziale:
PERDITA DI CARICO finale consigliata:
PERDITA DI CARICO massima:
CAPACITÀ raccolta polvere:
VELOCITÀ frontale consigliata:
REAZIONE al fuoco (DIN53438/3):
NF-F-16-101
CARATTERISTICHE COSTRUTTIVE
G2
70%
100gr/mq
10 mm
100°C
100%
21 Pa
250 Pa
400 Pa
180 gr/mq
1,5 m/s
classe F1
M1
Spessore
(mm)
3-5-6-8-10
Larghezza
(mm)
MIN 100
MAX 230
Lunghezza
(mm)
MIN 100
MAX 1600
Il telaio di supporto e contenimento è costituito da una
cornice di profilati ad U in lamiera zincata e da due reti di filo
di acciaio zincato elettrosaldato che supportano il tessuto
filtrante e assicurano una adeguata resistenza meccanica e
protezione del filtro. Il telaio in un unico pezzo è chiuso su un
lato mediante rivetti e facilmente apribile per permettere lo
smaltimento differenziato.
MEDIA FILTRANTE
La fibra sintetica a densità calibrata e alta efficienza operativa
è costituita da poliestere serie AT100 in fiocco termolegante
con grammatura di 100 gr/m2 e spessore di 5-10 mm.
APPLICAZIONI
Ventilconvettori, unità di trattamento aria.
SMALTIMENTO DEL PRODOTTO
Il prodotto va smaltito separando la parte metallica dalla parte
filtrante. Il codice CER per lo smaltimento della parte
metallica è 120101. Il codice CER per lo smaltimento della
parte filtrante è 150202.
