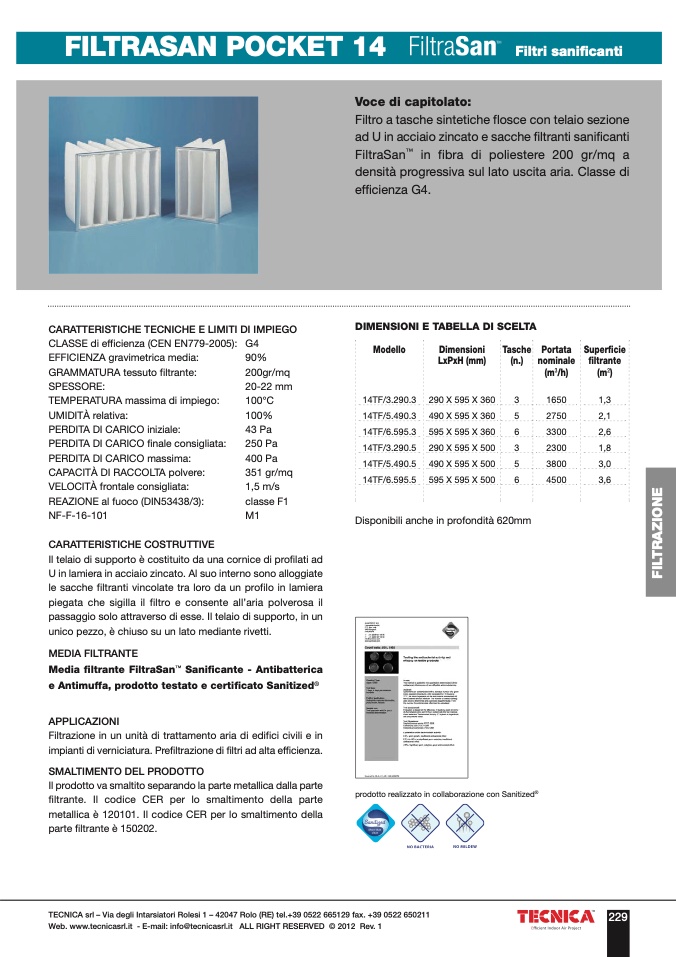

FILTRASAN POCKET 14

Filtri sanificanti

Voce di capitolato:

Filtro a tasche sintetiche flosce con telaio sezione

ad U in acciaio zincato e sacche filtranti sanificanti

FiltraSan

TM

in fibra di poliestere 200 gr/mq a

densità progressiva sul lato uscita aria. Classe di

efficienza G4.

CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO

CLASSE di efficienza (CEN EN779-2005): G4

EFFICIENZA gravimetrica media:

90%

GRAMMATURA tessuto filtrante:

200gr/mq

SPESSORE:

20-22 mm

TEMPERATURA massima di impiego:

100°C

UMIDITÀ relativa:

100%

PERDITA DI CARICO iniziale:

43 Pa

PERDITA DI CARICO finale consigliata:

250 Pa

PERDITA DI CARICO massima:

400 Pa

CAPACITÀ DI RACCOLTA polvere:

351 gr/mq

VELOCITÀ frontale consigliata:

1,5 m/s

REAZIONE al fuoco (DIN53438/3):

classe F1

NF-F-16-101

M1

CARATTERISTICHE COSTRUTTIVE

Il telaio di supporto è costituito da una cornice di profilati ad

U in lamiera in acciaio zincato. Al suo interno sono alloggiate

le sacche filtranti vincolate tra loro da un profilo in lamiera

piegata che sigilla il filtro e consente all’aria polverosa il

passaggio solo attraverso di esse. Il telaio di supporto, in un

unico pezzo, è chiuso su un lato mediante rivetti.

MEDIA FILTRANTE

Media filtrante FiltraSanTM Sanificante - Antibatterica

e Antimuffa, prodotto testato e certificato Sanitized®

APPLICAZIONI

Filtrazione in un unità di trattamento aria di edifici civili e in

impianti di verniciatura. Prefiltrazione di filtri ad alta efficienza.

SMALTIMENTO DEL PRODOTTO

Il prodotto va smaltito separando la parte metallica dalla parte

filtrante. Il codice CER per lo smaltimento della parte

metallica è 120101. Il codice CER per lo smaltimento della

parte filtrante è 150202.

DIMENSIONI E TABELLA DI SCELTA

Modello

14TF/3.290.3

Dimensioni

LxPxH (mm)

Tasche Portata

(n.)

nominale

Superficie

filtrante

290 X 595 X 360

3

(m3/h)

(m2)

1650

1,3

14TF/5.490.3

490 X 595 X 360

5

2750

2,1

14TF/6.595.3

595 X 595 X 360

6

3300

2,6

14TF/3.290.5

290 X 595 X 500

3

2300

1,8

14TF/5.490.5

490 X 595 X 500

5

3800

3,0

14TF/6.595.5

595 X 595 X 500

6

4500

3,6

Disponibili anche in profondità 620mm

prodotto realizzato in collaborazione con Sanitized

®

TECNICA srl – Via degli Intarsiatori Rolesi 1 – 42047 Rolo (RE) tel.+39 0522 665129 fax. +39 0522 650211

Web. www.tecnicasrl.it - E-mail: info@tecnicasrl.it ALL RIGHT RESERVED © 2012 Rev. 1
