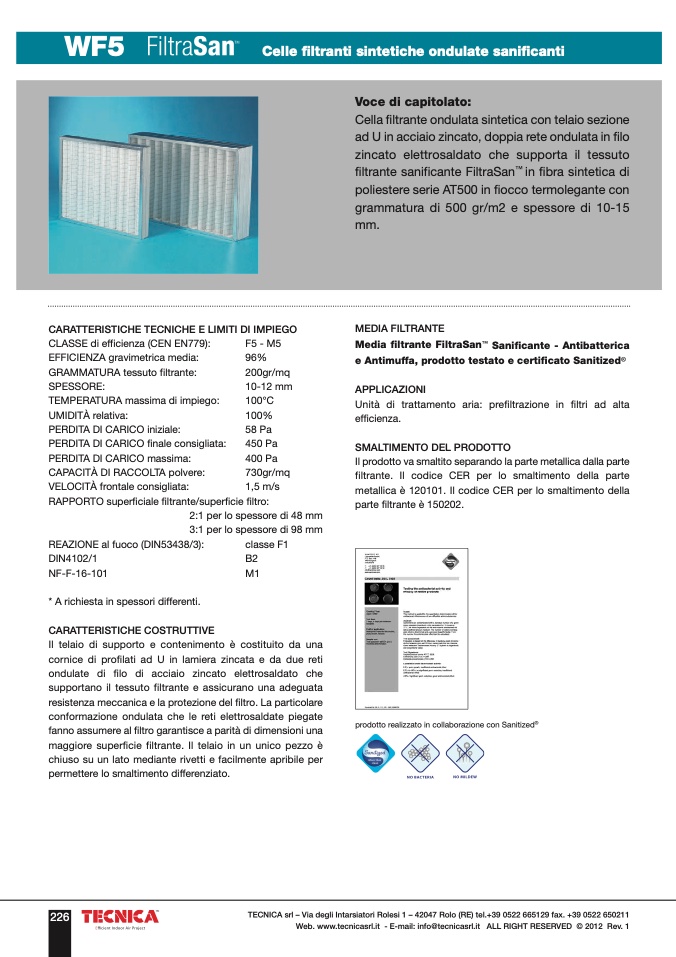

WF5

Celle filtranti sintetiche ondulate sanificanti

Voce di capitolato:

Cella filtrante ondulata sintetica con telaio sezione

ad U in acciaio zincato, doppia rete ondulata in filo

zincato elettrosaldato che supporta il tessuto

filtrante sanificante FiltraSan

TM

in fibra sintetica di

poliestere serie AT500 in fiocco termolegante con

grammatura di 500 gr/m2 e spessore di 10-15

mm.

CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO

CLASSE di efficienza (CEN EN779):

EFFICIENZA gravimetrica media:

GRAMMATURA tessuto filtrante:

SPESSORE:

TEMPERATURA massima di impiego:

UMIDITÀ relativa:

PERDITA DI CARICO iniziale:

PERDITA DI CARICO finale consigliata:

PERDITA DI CARICO massima:

CAPACITÀ DI RACCOLTA polvere:

VELOCITÀ frontale consigliata:

RAPPORTO superficiale filtrante/superficie filtro:

2:1 per lo spessore di 48 mm

3:1 per lo spessore di 98 mm

MEDIA FILTRANTE

Media filtrante FiltraSanTM Sanificante - Antibatterica

e Antimuffa, prodotto testato e certificato Sanitized®

APPLICAZIONI

Unità di trattamento aria: prefiltrazione in filtri ad alta

efficienza.

SMALTIMENTO DEL PRODOTTO

Il prodotto va smaltito separando la parte metallica dalla parte

filtrante. Il codice CER per lo smaltimento della parte

metallica è 120101. Il codice CER per lo smaltimento della

parte filtrante è 150202.

prodotto realizzato in collaborazione con Sanitized

®

REAZIONE al fuoco (DIN53438/3):

DIN4102/1

NF-F-16-101

* A richiesta in spessori differenti.

CARATTERISTICHE COSTRUTTIVE

classe F1

B2

M1

Il telaio di supporto e contenimento è costituito da una

cornice di profilati ad U in lamiera zincata e da due reti

ondulate di filo di acciaio zincato elettrosaldato che

supportano il tessuto filtrante e assicurano una adeguata

resistenza meccanica e la protezione del filtro. La particolare

conformazione ondulata che le reti elettrosaldate piegate

fanno assumere al filtro garantisce a parità di dimensioni una

maggiore superficie filtrante. Il telaio in un unico pezzo è

chiuso su un lato mediante rivetti e facilmente apribile per

permettere lo smaltimento differenziato.

F5 - M5

96%

200gr/mq

10-12 mm

100°C

100%

58 Pa

450 Pa

400 Pa

730gr/mq

1,5 m/s

TECNICA srl – Via degli Intarsiatori Rolesi 1 – 42047 Rolo (RE) tel.+39 0522 665129 fax. +39 0522 650211

Web. www.tecnicasrl.it - E-mail: info@tecnicasrl.it ALL RIGHT RESERVED © 2012 Rev. 1

226
