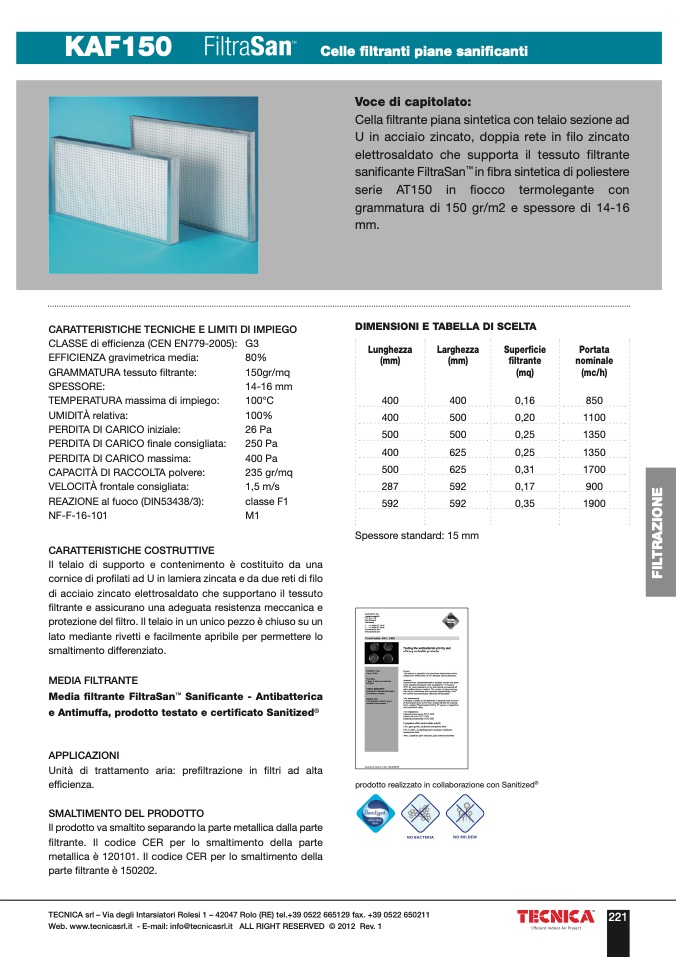

KAF150

Celle filtranti piane sanificanti

Voce di capitolato:

Cella filtrante piana sintetica con telaio sezione ad

U in acciaio zincato, doppia rete in filo zincato

elettrosaldato che supporta il tessuto filtrante

sanificante FiltraSan

TM

in fibra sintetica di poliestere

serie AT150 in fiocco termolegante con

grammatura di 150 gr/m2 e spessore di 14-16

mm.

CARATTERISTICHE TECNICHE E LIMITI DI IMPIEGO

DIMENSIONI E TABELLA DI SCELTA

CLASSE di efficienza (CEN EN779-2005):

EFFICIENZA gravimetrica media:

GRAMMATURA tessuto filtrante:

SPESSORE:

TEMPERATURA massima di impiego:

UMIDITÀ relativa:

PERDITA DI CARICO iniziale:

PERDITA DI CARICO finale consigliata:

PERDITA DI CARICO massima:

CAPACITÀ DI RACCOLTA polvere:

VELOCITÀ frontale consigliata:

REAZIONE al fuoco (DIN53438/3):

NF-F-16-101

CARATTERISTICHE COSTRUTTIVE

G3

80%

150gr/mq

14-16 mm

100°C

100%

26 Pa

250 Pa

400 Pa

235 gr/mq

1,5 m/s

classe F1

M1

Lunghezza

Larghezza

(mm)

(mm)

400

400

Spessore standard: 15 mm

Superficie

Portata

filtrante

nominale

(mq)

(mc/h)

0,16

850

400

500

0,20

1100

500

500

0,25

1350

400

625

0,25

1350

500

625

0,31

1700

287

592

0,17

900

592

592

0,35

1900

Il telaio di supporto e contenimento è costituito da una

cornice di profilati ad U in lamiera zincata e da due reti di filo

di acciaio zincato elettrosaldato che supportano il tessuto

filtrante e assicurano una adeguata resistenza meccanica e

protezione del filtro. Il telaio in un unico pezzo è chiuso su un

lato mediante rivetti e facilmente apribile per permettere lo

smaltimento differenziato.

MEDIA FILTRANTE

Media filtrante FiltraSanTM Sanificante - Antibatterica

e Antimuffa, prodotto testato e certificato Sanitized®

APPLICAZIONI

Unità di trattamento aria: prefiltrazione in filtri ad alta

efficienza.

SMALTIMENTO DEL PRODOTTO

Il prodotto va smaltito separando la parte metallica dalla parte

filtrante. Il codice CER per lo smaltimento della parte

metallica è 120101. Il codice CER per lo smaltimento della

parte filtrante è 150202.

prodotto realizzato in collaborazione con Sanitized

®
