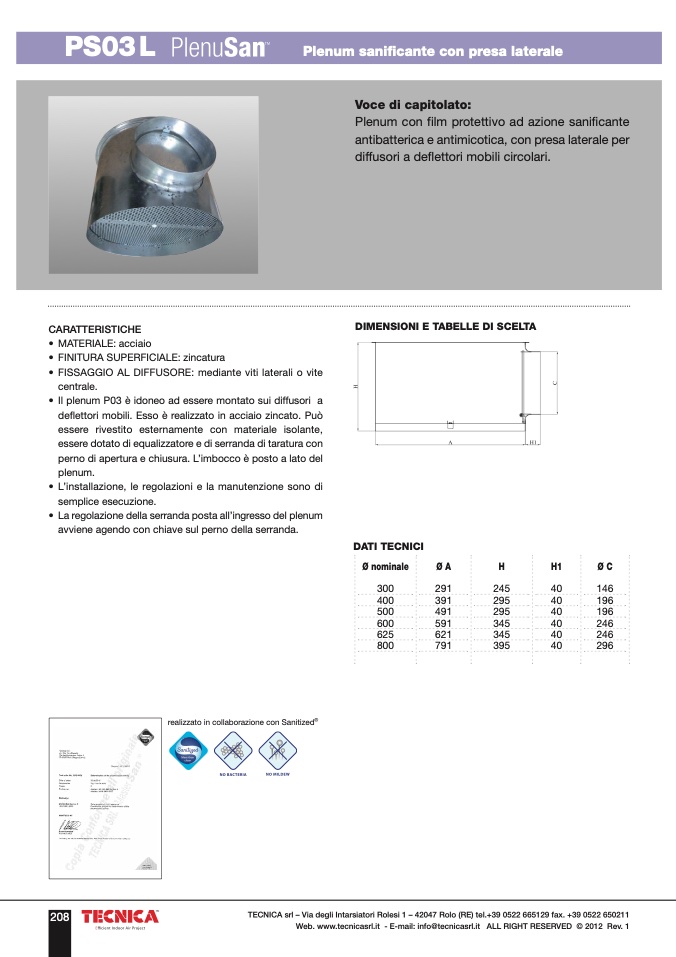

PS03L

Plenum sanificante con presa laterale

Voce di capitolato:

Plenum con film protettivo ad azione sanificante

antibatterica e antimicotica, con presa laterale per

diffusori a deflettori mobili circolari.

CARATTERISTICHE

• MATERIALE: acciaio

• FINITURA SUPERFICIALE: zincatura

• FISSAGGIO AL DIFFUSORE: mediante viti laterali o vite

centrale.

• Il plenum P03 è idoneo ad essere montato sui diffusori a

deflettori mobili. Esso è realizzato in acciaio zincato. Può

essere rivestito esternamente con materiale isolante,

essere dotato di equalizzatore e di serranda di taratura con

perno di apertura e chiusura. L’imbocco è posto a lato del

plenum.

• L’installazione, le regolazioni e la manutenzione sono di

semplice esecuzione.

• La regolazione della serranda posta all’ingresso del plenum

avviene agendo con chiave sul perno della serranda.

DIMENSIONI E TABELLE DI SCELTA

DATI TECNICI

Ønominale

ØA

H

H1

ØC

300

291

245

40

146

400

391

295

40

196

500

491

295

40

196

600

591

345

40

246

625

621

345

40

246

800

791

395

40

296

realizzato in collaborazione con Sanitized

®
