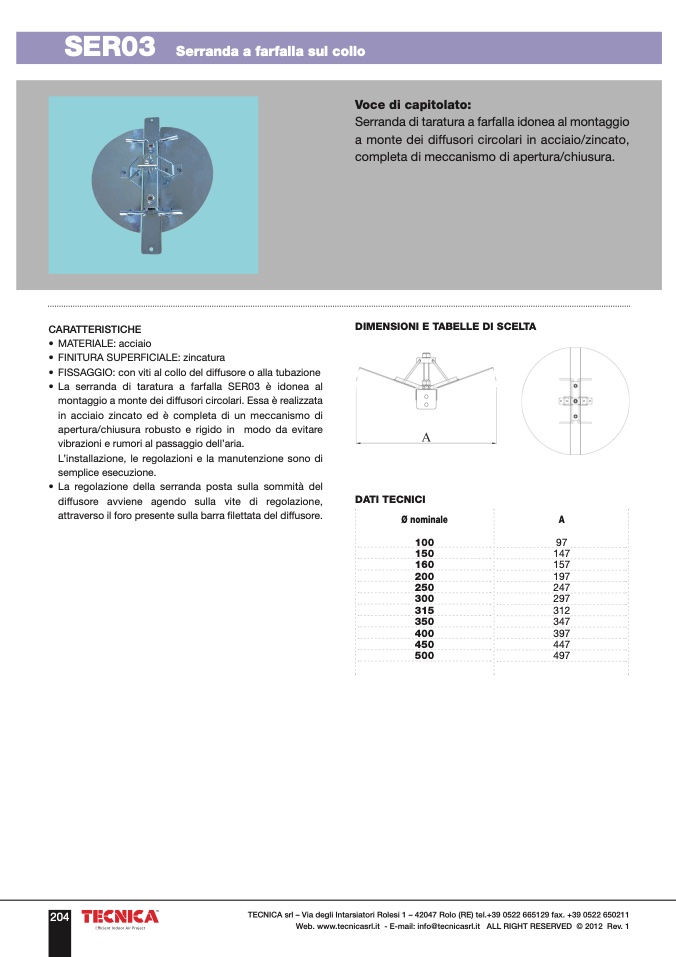

SER03

Serranda a farfalla sul collo

CARATTERISTICHE

• MATERIALE: acciaio

• FINITURA SUPERFICIALE: zincatura

• FISSAGGIO: con viti al collo del diffusore o alla tubazione

• La serranda di taratura a farfalla SER03 è idonea al

montaggio a monte dei diffusori circolari. Essa è realizzata

in acciaio zincato ed è completa di un meccanismo di

apertura/chiusura robusto e rigido in modo da evitare

vibrazioni e rumori al passaggio dell’aria.

L’installazione, le regolazioni e la manutenzione sono di

semplice esecuzione.

• La regolazione della serranda posta sulla sommità del

diffusore avviene agendo sulla vite di regolazione,

attraverso il foro presente sulla barra filettata del diffusore.

DIMENSIONI E TABELLE DI SCELTA

204

TECNICA srl – Via degli Intarsiatori Rolesi 1 – 42047 Rolo (RE) tel.+39 0522 665129 fax. +39 0522 650211

Web. www.tecnicasrl.it - E-mail: info@tecnicasrl.it ALL RIGHT RESERVED © 2012 Rev. 1

Voce di capitolato:

Serranda di taratura a farfalla idonea al montaggio

a monte dei diffusori circolari in acciaio/zincato,

completa di meccanismo di apertura/chiusura.

DATI TECNICI

Ø nominale

A

100

97

150

147

160

157

200

197

250

247

300

297

315

312

350

347

400

397

450

447

500

497
