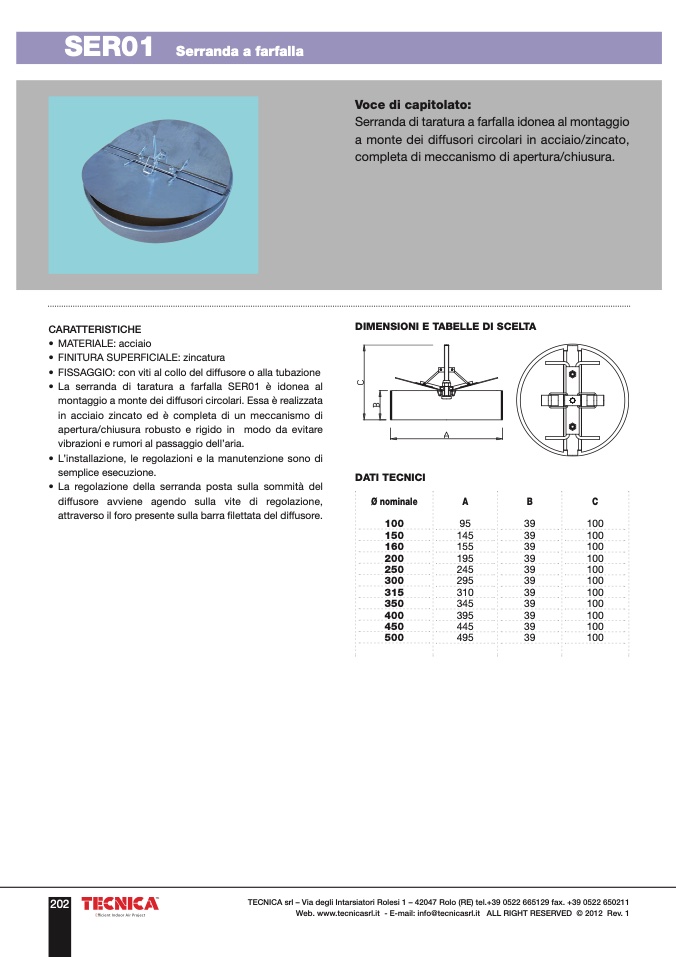

SER01
Serranda a farfalla
Voce di capitolato:
Serranda di taratura a farfalla idonea al montaggio
a monte dei diffusori circolari in acciaio/zincato,
completa di meccanismo di apertura/chiusura.
CARATTERISTICHE
• MATERIALE: acciaio
• FINITURA SUPERFICIALE: zincatura
• FISSAGGIO: con viti al collo del diffusore o alla tubazione
• La serranda di taratura a farfalla SER01 è idonea al
montaggio a monte dei diffusori circolari. Essa è realizzata
in acciaio zincato ed è completa di un meccanismo di
apertura/chiusura robusto e rigido in modo da evitare
vibrazioni e rumori al passaggio dell’aria.
• L’installazione, le regolazioni e la manutenzione sono di
semplice esecuzione.
• La regolazione della serranda posta sulla sommità del
diffusore avviene agendo sulla vite di regolazione,
attraverso il foro presente sulla barra filettata del diffusore.
DIMENSIONI E TABELLE DI SCELTA
DATI TECNICI
Ø nominale
A
B
C
100
95
39
100
150
160
200
250
300
315
350
400
450
500
145
39
100
155
39
100
195
39
100
245
39
100
295
39
100
310
39
100
345
39
100
395
39
100
445
39
100
495
39
100
TECNICA srl – Via degli Intarsiatori Rolesi 1 – 42047 Rolo (RE) tel.+39 0522 665129 fax. +39 0522 650211
Web. www.tecnicasrl.it - E-mail: info@tecnicasrl.it ALL RIGHT RESERVED © 2012 Rev. 1
202
