DRCF

Diffusori circolari a coni fissi

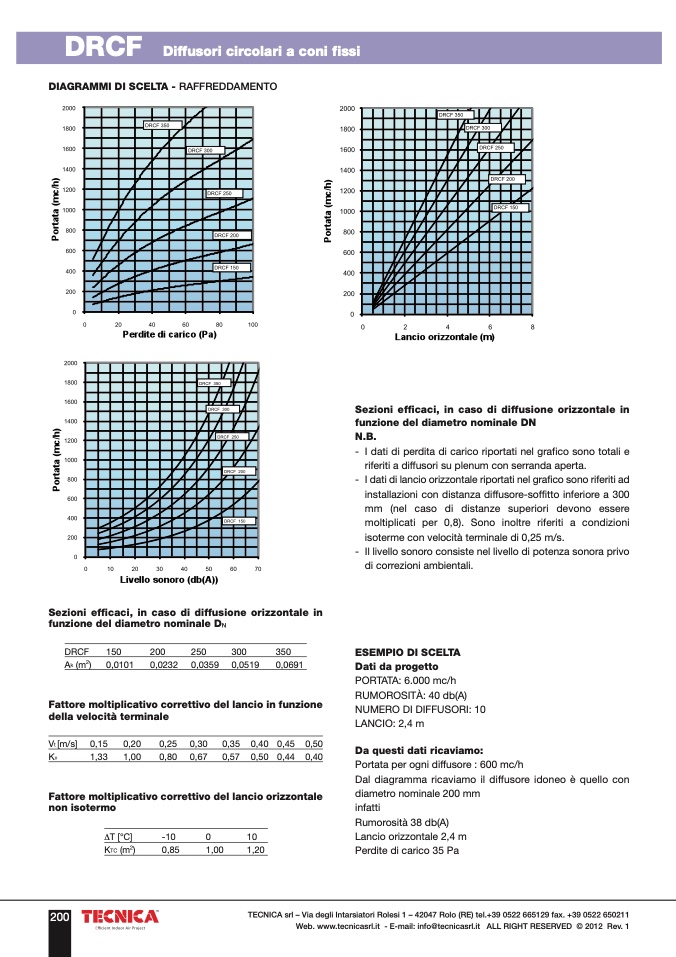

DIAGRAMMI DI SCELTA -

RAFFREDDAMENTO

Sezioni efficaci, in caso di diffusione orizzontale in

funzione del diametro nominale DN

Sezioni efficaci, in caso di diffusione orizzontale in

funzione del diametro nominale DN

N.B.

- I dati di perdita di carico riportati nel grafico sono totali e

riferiti a diffusori su plenum con serranda aperta.

- Idatidilancioorizzontaleriportatinelgraficosonoriferitiad

installazioni con distanza diffusore-soffitto inferiore a 300

mm (nel caso di distanze superiori devono essere

moltiplicati per 0,8). Sono inoltre riferiti a condizioni

isoterme con velocità terminale di 0,25 m/s.

- Il livello sonoro consiste nel livello di potenza sonora privo

di correzioni ambientali.

ESEMPIO DI SCELTA

Dati da progetto

PORTATA: 6.000 mc/h

RUMOROSITÀ: 40 db(A)

NUMERO DI DIFFUSORI: 10

LANCIO: 2,4 m

Da questi dati ricaviamo:

Portata per ogni diffusore : 600 mc/h

Dal diagramma ricaviamo il diffusore idoneo è quello con

diametro nominale 200 mm

infatti

Rumorosità 38 db(A)

Lancio orizzontale 2,4 m

Perdite di carico 35 Pa

DRCF

150

200

250

300

A

k

(m

2

)

0,0101

0,0232 0,0359 0,0519

0,0691

Fattore moltiplicativo correttivo del lancio in funzione

della velocità terminale

Fattore moltiplicativo correttivo del lancio orizzontale

non isotermo

200
