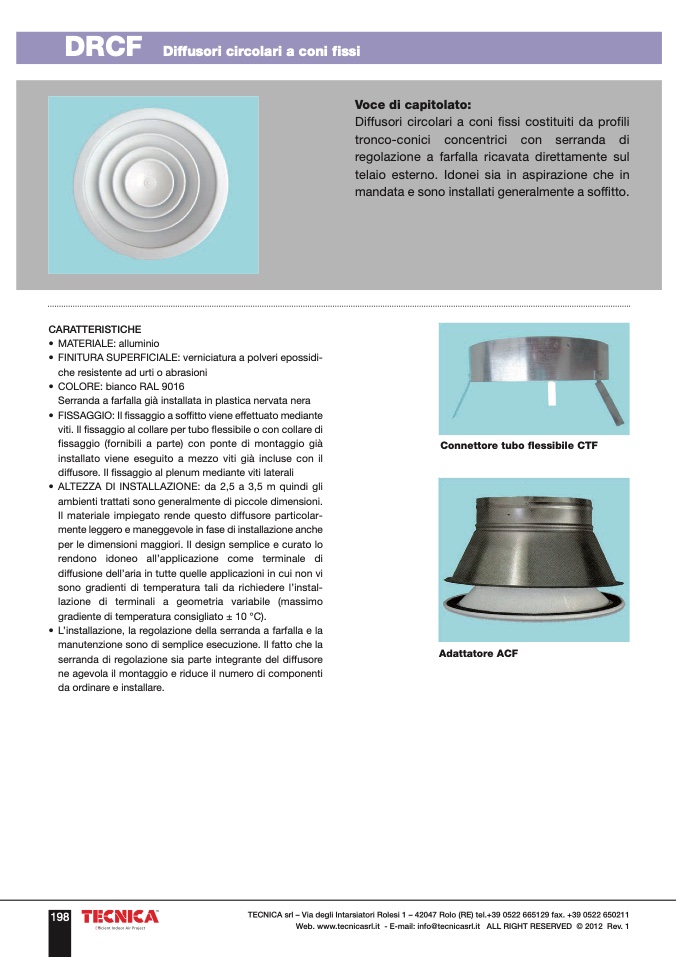

DRCF

Diffusori circolari a coni fissi

Voce di capitolato:

Diffusori circolari a coni fissi costituiti da profili

tronco-conici concentrici con serranda di

regolazione a farfalla ricavata direttamente sul

telaio esterno. Idonei sia in aspirazione che in

mandata e sono installati generalmente a soffitto.

CARATTERISTICHE

• MATERIALE: alluminio

• FINITURA SUPERFICIALE: verniciatura a polveri epossidi-

che resistente ad urti o abrasioni

• COLORE: bianco RAL 9016

Serranda a farfalla già installata in plastica nervata nera

• FISSAGGIO: Il fissaggio a soffitto viene effettuato mediante

viti. Il fissaggio al collare per tubo flessibile o con collare di

fissaggio (fornibili a parte) con ponte di montaggio già

installato viene eseguito a mezzo viti già incluse con il

diffusore. Il fissaggio al plenum mediante viti laterali

• ALTEZZA DI INSTALLAZIONE: da 2,5 a 3,5 m quindi gli

ambienti trattati sono generalmente di piccole dimensioni.

Il materiale impiegato rende questo diffusore particolar-

mente leggero e maneggevole in fase di installazione anche

per le dimensioni maggiori. Il design semplice e curato lo

rendono idoneo all’applicazione come terminale di

diffusione dell’aria in tutte quelle applicazioni in cui non vi

sono gradienti di temperatura tali da richiedere l’instal-

lazione di terminali a geometria variabile (massimo

gradiente di temperatura consigliato ± 10 °C).

• L’installazione, la regolazione della serranda a farfalla e la

manutenzione sono di semplice esecuzione. Il fatto che la

serranda di regolazione sia parte integrante del diffusore

ne agevola il montaggio e riduce il numero di componenti

da ordinare e installare.

Connettore tubo flessibile CTF

Adattatore ACF
