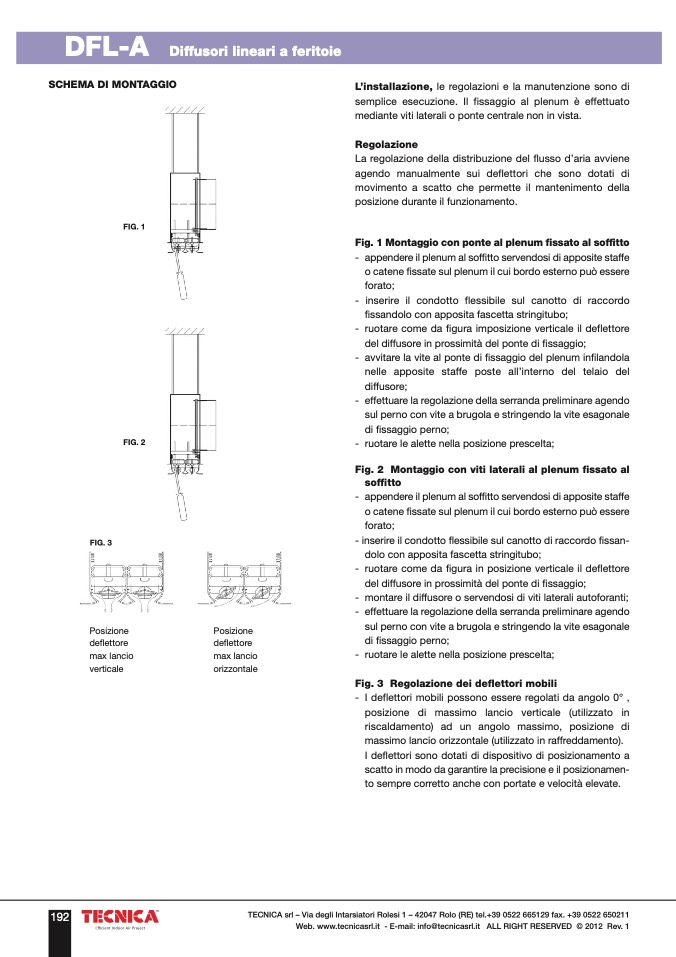

DFL-A
SCHEMA DI MONTA
FIG. 1
Diffusori lineari a feritoie
FIG. 2
FIG. 3
L’installazione,
le regolazioni e la manutenzione sono di
semplice esecuzione. Il fissaggio al plenum è effettuato
mediante viti laterali o ponte centrale non in vista.
Regolazione
La regolazione della distribuzione del flusso d’aria avviene
agendo manualmente sui deflettori che sono dotati di
movimento a scatto che permette il mantenimento della
posizione durante il funzionamento.
Fig. 1 Montaggio con ponte al plenum fissato al soffitto
- appendereilplenumalsoffittoservendosidiappositestaffe
o catene fissate sul plenum il cui bordo esterno può essere
forato;
- inserire il condotto flessibile sul canotto di raccordo
fissandolo con apposita fascetta stringitubo;
- ruotare come da figura imposizione verticale il deflettore
del diffusore in prossimità del ponte di fissaggio;
- avvitare la vite al ponte di fissaggio del plenum infilandola
nelle apposite staffe poste all’interno del telaio del
diffusore;
- effettuarelaregolazionedellaserrandapreliminareagendo
sul perno con vite a brugola e stringendo la vite esagonale
di fissaggio perno;
- ruotare le alette nella posizione prescelta;
Fig. 2 Montaggio con viti laterali al plenum fissato al
soffitto
- appendereilplenumalsoffittoservendosidiappositestaffe
o catene fissate sul plenum il cui bordo esterno può essere
forato;
- inserire il condotto flessibile sul canotto di raccordo fissan-
dolo con apposita fascetta stringitubo;
- ruotare come da figura in posizione verticale il deflettore
del diffusore in prossimità del ponte di fissaggio;
- montare il diffusore o servendosi di viti laterali autoforanti;
- effettuarelaregolazionedellaserrandapreliminareagendo
sul perno con vite a brugola e stringendo la vite esagonale
di fissaggio perno;
- ruotare le alette nella posizione prescelta;
Fig. 3 Regolazione dei deflettori mobili
- I deflettori mobili possono essere regolati da angolo 0° ,
posizione di massimo lancio verticale (utilizzato in
riscaldamento) ad un angolo massimo, posizione di
massimo lancio orizzontale (utilizzato in raffreddamento).
I deflettori sono dotati di dispositivo di posizionamento a
scatto in modo da garantire la precisione e il posizionamen-
to sempre corretto anche con portate e velocità elevate.
Posizione
deflettore
max lancio
verticale
Posizione
deflettore
max lancio
orizzontale
GGIO
