DWS

Diffusori a lancio elicoidale su pannello quadrato

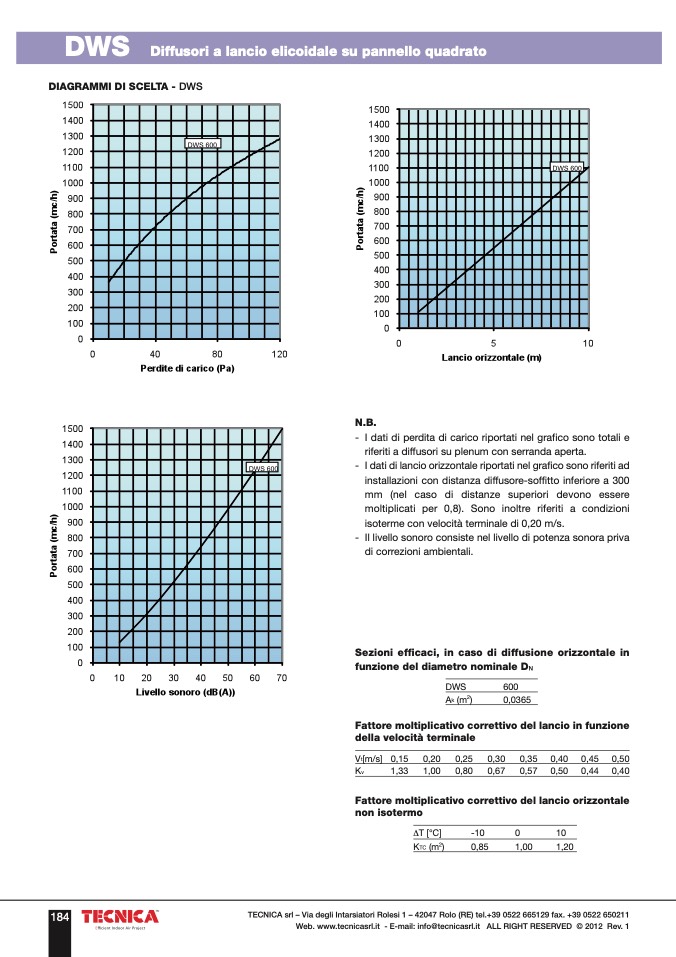

DIAGRAMMI DI SCELTA -

DWS

184

N.B.

- I dati di perdita di carico riportati nel grafico sono totali e

riferiti a diffusori su plenum con serranda aperta.

- Idatidilancioorizzontaleriportatinelgraficosonoriferitiad

installazioni con distanza diffusore-soffitto inferiore a 300

mm (nel caso di distanze superiori devono essere

moltiplicati per 0,8). Sono inoltre riferiti a condizioni

isoterme con velocità terminale di 0,20 m/s.

- Il livello sonoro consiste nel livello di potenza sonora priva

di correzioni ambientali.

Sezioni efficaci, in caso di diffusione orizzontale in

funzione del diametro nominale DN

DWS

600

A

k

(m

2

)

0,0365

Fattore moltiplicativo correttivo del lancio in funzione

della velocità terminale

V

t

[m/s] 0,15

0,20

0,25

0,30

0,35 0,40 0,45 0,50

K

v

1,33

1,00

0,80

0,67

0,57 0,50 0,44 0,40

Fattore moltiplicativo correttivo del lancio orizzontale

non isotermo

∆

T [°C]

-10

0

10

K

TC

(m

2

)

0,85

1,00

1,20
