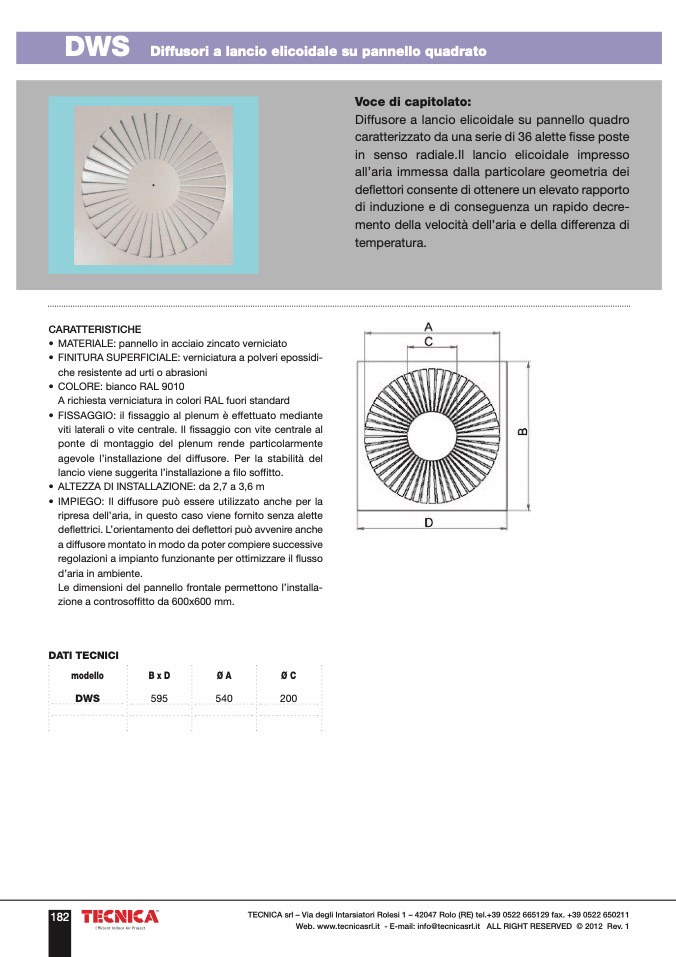

DWS

Diffusori a lancio elicoidale su pannello quadrato

Voce di capitolato:

Diffusore a lancio elicoidale su pannello quadro

caratterizzato da una serie di 36 alette fisse poste

in senso radiale.Il lancio elicoidale impresso

all’aria immessa dalla particolare geometria dei

deflettori consente di ottenere un elevato rapporto

di induzione e di conseguenza un rapido decre-

mento della velocità dell’aria e della differenza di

temperatura.

CARATTERISTICHE

• MATERIALE: pannello in acciaio zincato verniciato

• FINITURA SUPERFICIALE: verniciatura a polveri epossidi-

che resistente ad urti o abrasioni

• COLORE: bianco RAL 9010

A richiesta verniciatura in colori RAL fuori standard

• FISSAGGIO: il fissaggio al plenum

è effettuato mediante

viti laterali o vite centrale. Il fissaggio con vite centrale al

ponte di montaggio del plenum rende particolarmente

agevole l’installazione del diffusore. Per la stabilità del

lancio viene suggerita l’installazione a filo soffitto.

• ALTEZZA DI INSTALLAZIONE: da 2,7 a 3,6 m

• IMPIEGO: Il diffusore può essere utilizzato anche per la

ripresa dell’aria, in questo caso viene fornito senza alette

deflettrici. L’orientamento dei deflettori può avvenire anche

a diffusore montato in modo da poter compiere successive

regolazioni a impianto funzionante per ottimizzare il flusso

d’aria in ambiente.

Le dimensioni del pannello frontale permettono l’installa-

zione a controsoffitto da 600x600 mm.

DATI TECNICI

modello

B x D

Ø A

Ø C

DWS

595

540

200
