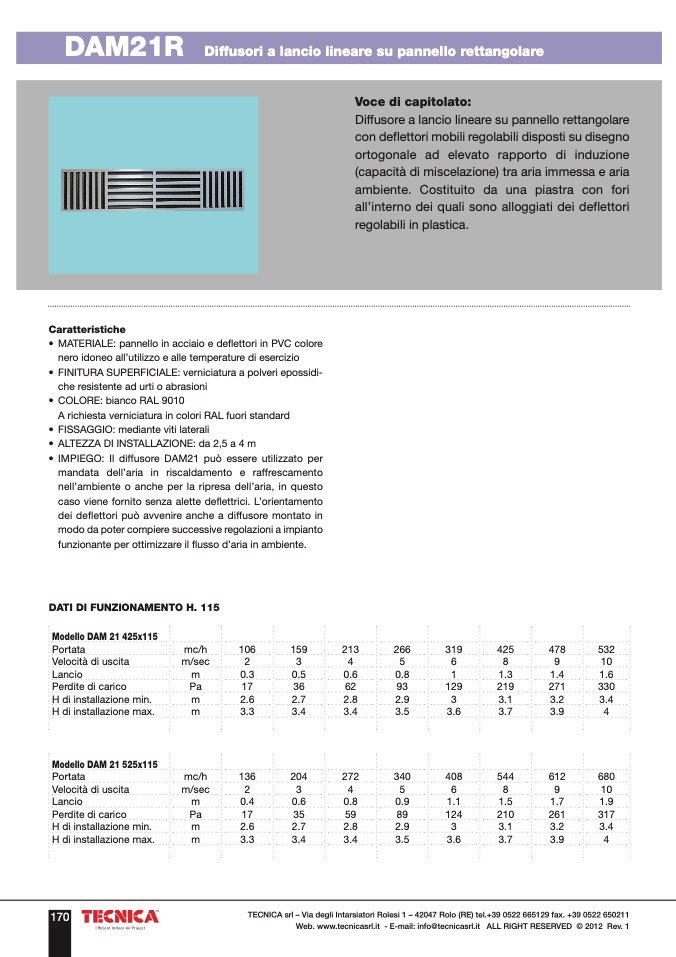

DAM21R
Diffusori a lancio lineare su pannello rettangolare
Voce di capitolato:
Diffusore a lancio lineare su pannello rettangolare
con deflettori mobili regolabili disposti su disegno
ortogonale ad elevato rapporto di induzione
(capacità di miscelazione) tra aria immessa e aria
ambiente. Costituito da una piastra con fori
all’interno dei quali sono alloggiati dei deflettori
regolabili in plastica.
Caratteristiche
• MATERIALE: pannello in acciaio e deflettori in PVC colore
nero idoneo all’utilizzo e alle temperature di esercizio
• FINITURA SUPERFICIALE: verniciatura a polveri epossidi-
che resistente ad urti o abrasioni
• COLORE: bianco RAL 9010
A richiesta verniciatura in colori RAL fuori standard
• FISSAGGIO: mediante viti laterali
• ALTEZZA DI INSTALLAZIONE: da 2,5 a 4 m
• IMPIEGO: Il diffusore DAM21 pu
ò essere utilizzato per
mandata dell’aria in riscaldamento e raffrescamento
nell’ambiente o anche per la ripresa dell’aria, in questo
caso viene fornito senza alette deflettrici. L’orientamento
dei deflettori può avvenire anche a diffusore montato in
modo da poter compiere successive regolazioni a impianto
funzionante per ottimizzare il flusso d’aria in ambiente.
DATI DI FUNZIONAMENTO H. 115
Modello DAM 21 425x115
Modello DAM 21 525x115
Portata
mc/h
106
159
213
266
319
425
478
532
Velocità di uscita
m/sec
2
3
4
5
6
8
9
10
Lancio
m
0.3
0.5
0.6
0.8
1
1.3
1.4
1.6
Perdite di carico
Pa
17
36
62
93
129
219
271
330
H di installazione min.
m
2.6
H di installazione max.
m
3.3
2.7
3.4
2.8
3.4
2.9
3.5
3
3.6
3.1
3.9
3.4
3.7
3.2
4
Portata
mc/h
136
204
272
340
408
544
612
680
Velocità di uscita
m/sec
2
3
4
5
6
8
9
10
Lancio
m
0.4
0.6
0.8
0.9
1.1
1.5
1.7
1.9
Perdite di carico
Pa
17
35
59
89
124
210
261
317
H di installazione min.
m
2.6
2.7
2.8
2.9
3
3.1
3.2
3.4
H di installazione max.
m
3.3
3.4
3.4
3.5
3.6
3.7
3.9
4
