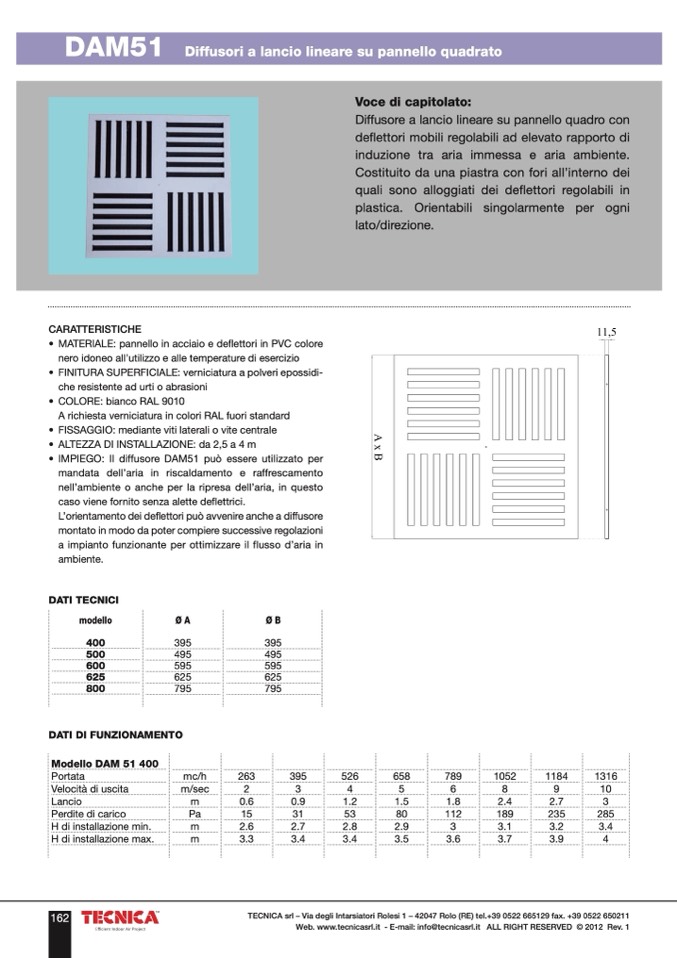

DAM51

Diffusori a lancio lineare su pannello quadrato

Voce di capitolato:

Diffusore a lancio lineare su pannello quadro con

deflettori mobili regolabili ad elevato rapporto di

induzione tra aria immessa e aria ambiente.

Costituito da una piastra con fori all’interno dei

quali sono alloggiati dei deflettori regolabili in

plastica. Orientabili singolarmente per ogni

lato/direzione.

CARATTERISTICHE

• MATERIALE: pannello in acciaio e deflettori in PVC colore

nero idoneo all’utilizzo e alle temperature di esercizio

• FINITURA SUPERFICIALE: verniciatura a polveri epossidi-

che resistente ad urti o abrasioni

• COLORE: bianco RAL 9010

A richiesta verniciatura in colori RAL fuori standard

• FISSAGGIO: mediante viti laterali o vite centrale

• ALTEZZA DI INSTALLAZIONE: da 2,5 a 4 m

• IMPIEGO: Il diffusore DAM51 pu

ò essere utilizzato per

mandata dell’aria in riscaldamento e raffrescamento

nell’ambiente o anche per la ripresa dell’aria, in questo

caso viene fornito senza alette deflettrici.

L’orientamento dei deflettori può avvenire anche a diffusore

montato in modo da poter compiere successive regolazioni

a impianto funzionante per ottimizzare il flusso d’aria in

ambiente.

DATI TECNICI

modello

ØA

ØB

400

395

395

DATI DI FUNZIONAMENTO

Modello DAM 51 400

500

600

625

800

495

595

625

795

495

595

625

795

Portata

mc/h

263

395

526

658

789

1052

1184

1316

Velocità di uscita

m/sec

2

3

4

5

6

8

9

10

Lancio

m

0.6

0.9

1.2

1.5

1.8

2.4

2.7

3

Perdite di carico

Pa

15

31

53

80

112

189

235

285

H di installazione min.

m

2.6

2.7

2.8

2.9

3

3.1

3.2

3.4

H di installazione max.

m

3.3

3.4

3.4

3.5

3.6

3.7

3.9

4
