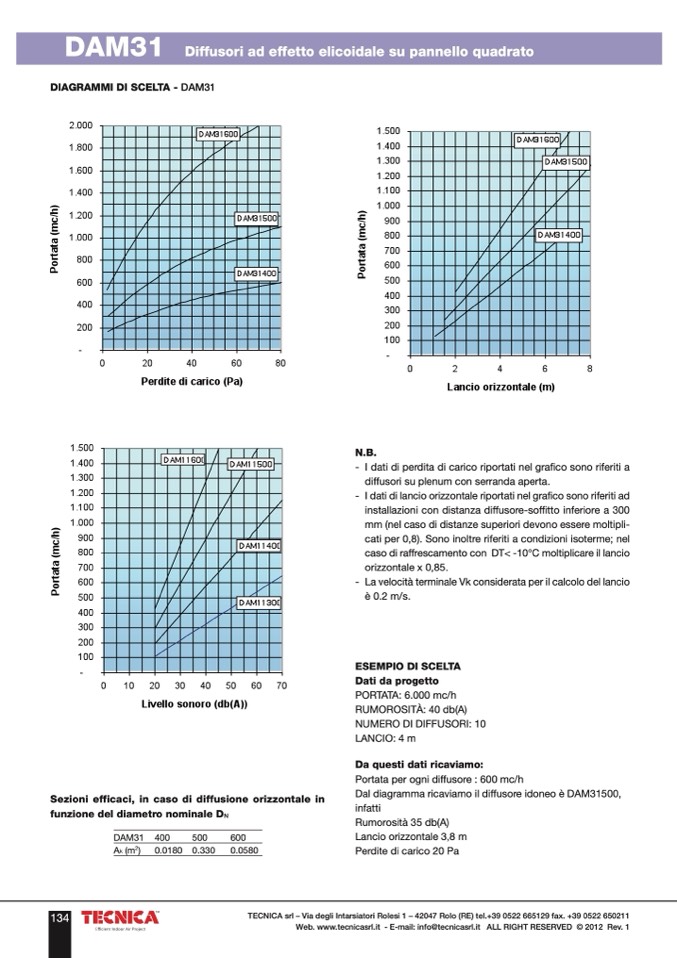

DAM31

Diffusori ad effetto elicoidale su pannello quadrato

DIAGRAMMI DI SCELTA -

DAM31

Sezioni efficaci, in caso di diffusione orizzontale in

funzione del diametro nominale DN

N.B.

- I dati di perdita di carico riportati nel grafico sono riferiti a

diffusori su plenum con serranda aperta.

- Idatidilancioorizzontaleriportatinelgraficosonoriferitiad

installazioni con distanza diffusore-soffitto inferiore a 300

mm (nel caso di distanze superiori devono essere moltipli-

cati per 0,8). Sono inoltre riferiti a condizioni isoterme; nel

caso di raffrescamento con DT< -10°C moltiplicare il lancio

orizzontale x 0,85.

- LavelocitàterminaleVkconsiderataperilcalcolodellancio

è 0.2 m/s.

ESEMPIO DI SCELTA

Dati da progetto

PORTATA: 6.000 mc/h

RUMOROSITÀ: 40 db(A)

NUMERO DI DIFFUSORI: 10

LANCIO: 4 m

Da questi dati ricaviamo:

Portata per ogni diffusore : 600 mc/h

Dal diagramma ricaviamo il diffusore idoneo è DAM31500,

infatti

Rumorosità 35 db(A)

Lancio orizzontale 3,8 m

Perdite di carico 20 Pa

134

TECNICA srl – Via degli Intarsiatori Rolesi 1 – 42047 Rolo (RE) tel.+39 0522 665129 fax. +39 0522 650211

Web. www.tecnicasrl.it - E-mail: info@tecnicasrl.it ALL RIGHT RESERVED © 2012 Rev. 1

DAM31

A

k

(m

2

)

400

500

600

0.0180 0.330

0.0580
