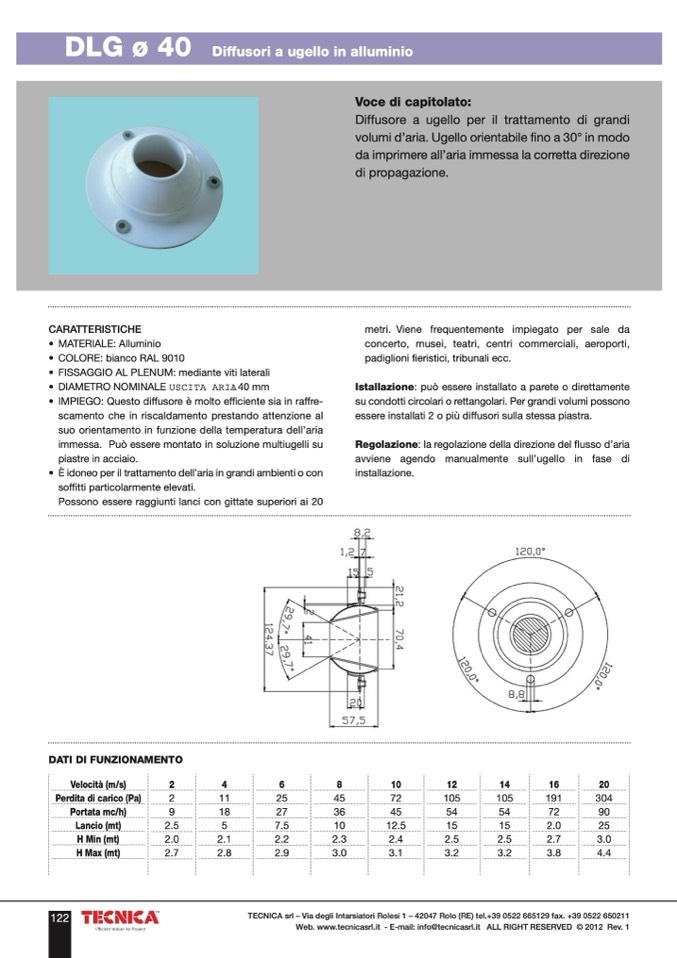

DLG ø 40

Diffusori a ugello in alluminio

Voce di capitolato:

Diffusore a ugello per il trattamento di grandi

volumi d’aria. Ugello orientabile fino a 30° in modo

da imprimere all’aria immessa la corretta direzione

di propagazione.

CARATTERISTICHE

• MATERIALE: Alluminio

• COLORE: bianco RAL 9010

• FISSAGGIO AL PLENUM: mediante viti laterali

• DIAMETRO NOMINALE

USCITA ARIA

: 40 mm

• IMPIEGO: Questo diffusore è molto efficiente sia in raffre-

scamento che in riscaldamento prestando attenzione al

suo orientamento in funzione della temperatura dell’aria

immessa. Può essere montato in soluzione multiugelli su

piastre in acciaio.

• È idoneo per il trattamento dell’aria in grandi ambienti o con

soffitti particolarmente elevati.

Possono essere raggiunti lanci con gittate superiori ai 20

metri. Viene frequentemente impiegato per sale da

concerto, musei, teatri, centri commerciali, aeroporti,

padiglioni fieristici, tribunali ecc.

Istallazione

: può essere installato a parete o direttamente

su condotti circolari o rettangolari. Per grandi volumi possono

essere installati 2 o più diffusori sulla stessa piastra.

Regolazione

: la regolazione della direzione del flusso d’aria

avviene agendo manualmente sull’ugello in fase di

installazione.

DATI DI FUNZIONAMENTO

Velocità (m/s)

2

4

6

8

10

12

14

16

20

Perdita di carico (Pa)

2

11

25

45

72

105

105

191

304

Portata mc/h)

9

18

27

36

45

54

54

72

90

Lancio (mt)

2.5

5

7.5

10

12.5

15

15

2.0

25

H Min (mt)

2.0

2.1

2.2

2.3

2.4

2.5

2.5

2.7

3.0

H Max (mt)

2.7

2.8

2.9

3.0

3.1

3.2

3.2

3.8

4.4
