1. Leggi e norme di riferimento
1.5
UNI EN 14366
La normativa di riferimento utilizzata per i test in laboratorio
e non in opera è la UNI EN 14366:2004 che specifica il me-
todo di misura e la valutazione dei risultati. L’edi
ficio di prova
è realizzato all’interno dell’Istituto Fraunhofer (Institut für
Bauphysik di Stoccarda), riconosciuto come il miglior labora-
torio nel settore dell’acustica: esso
è completamente isolato
attraverso pareti ad alto spessore realizzate con materiali fo-
noassorbenti di altissima qualità. Si tratta di un vero e proprio
edificio realizzato su quattro piani (con altezza interna di 3050
mm), due dei quali, indicati in figura con EG ed UG, sono di

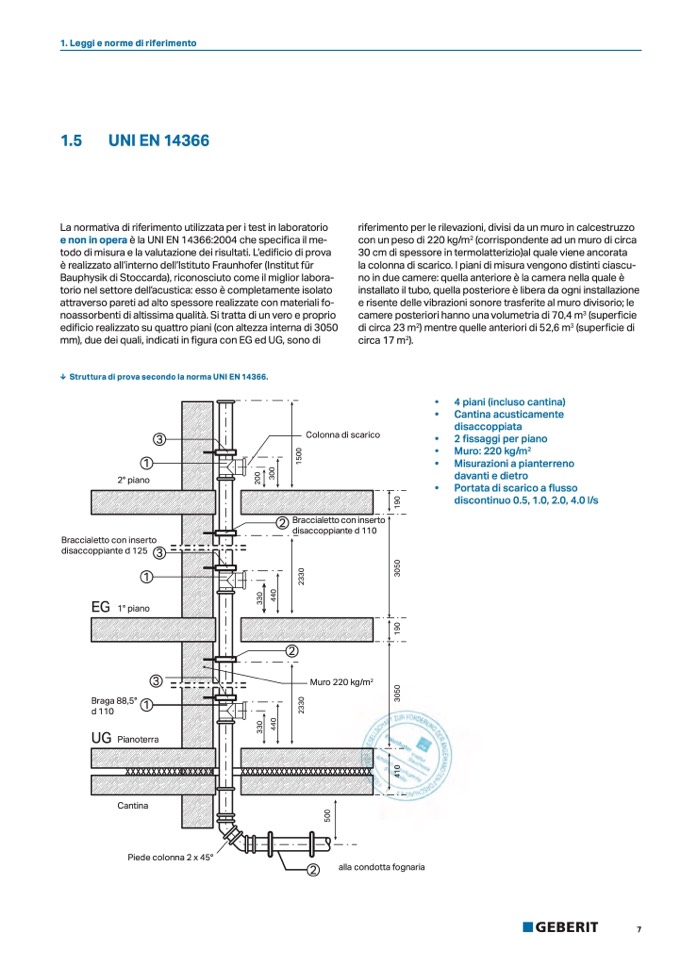

↓ Struttura di prova secondo la norma UNI EN 14366.
3
1
2° piano
Braccialetto con inserto
disaccoppiante d 125
3
1
EG
1° piano
3
Braga 88,5°
1
d 110
UG
Pianoterra
Cantina
Piede colonna 2 x 45°
riferimento per le rilevazioni, divisi da un muro in calcestruzzo
con un peso di 220 kg/m
2
(corrispondente ad un muro di circa
30 cm di spessore in termolatterizio)al quale viene ancorata
la colonna di scarico. I piani di misura vengono distinti ciascu-
no in due camere: quella anteriore è la camera nella quale è
installato il tubo, quella posteriore è libera da ogni installazione
e risente delle vibrazioni sonore trasferite al muro divisorio; le
camere posteriori hanno una volumetria di 70,4 m
3
(superficie
di circa 23 m
2
) mentre quelle anteriori di 52,6 m
3
(superficie di
circa 17 m
2
).
• 4 piani (incluso cantina)
• Cantina acusticamente
disaccoppiata
• 2 fissaggi per piano
• Muro: 220 kg/m
2
• Misurazioni a pianterreno
davanti e dietro
• Portata di scarico a flusso
discontinuo 0.5, 1.0, 2.0, 4.0 l/s
Colonna di scarico
2 Braccialettoconinserto
disaccoppiante d 110
2
Muro 220 kg/m
2
2
alla condotta fognaria
