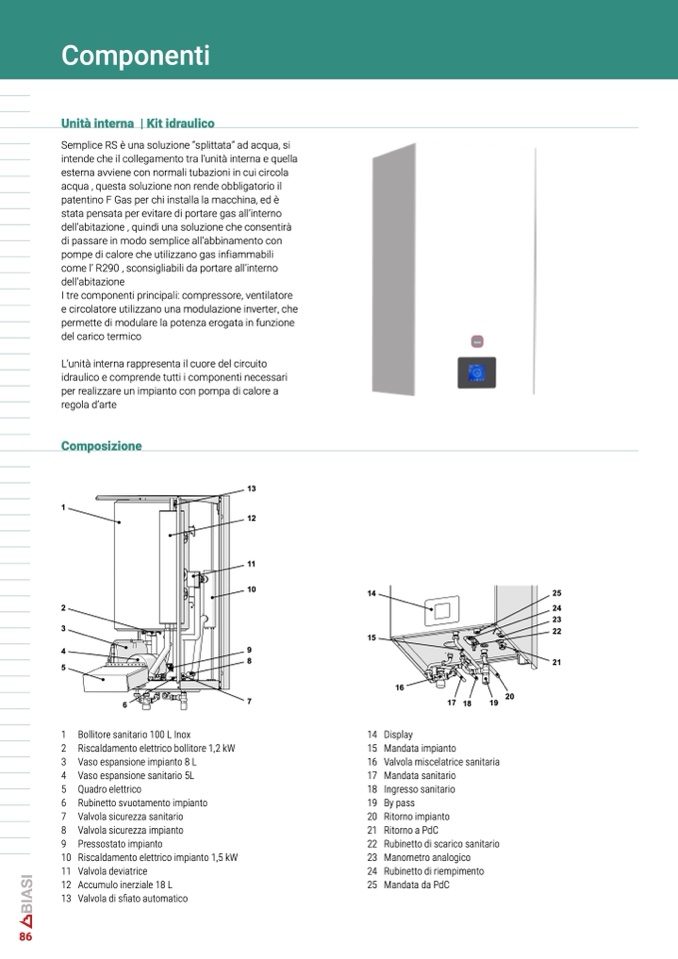

Componenti
Unità interna | Kit idraulico
Semplice RS è una soluzione “splittata” ad acqua, s
i
intende che il collegamento tra l’unità interna e quella
esterna avviene con normali tubazioni in cui circola
acqua , questa soluzione non rende obbligatorio il
patentino F Gas per chi installa la macchina, ed è
stata pensata per evitare di portare gas all’interno
dell’abitazione , quindi una soluzione che consentir
à
di passare in modo semplice all’abbinamento con
pompe di calore che utilizzano gas infiammabili
come l’ R290 , sconsigliabili da portare all’interno
dell’abitazion
e
I tre componenti principali: compressore, ventilatore
e circolatore utilizzano una modulazione inverter, ch
e
permette di modulare la potenza erogata in funzione
del carico termico
L’unità interna rappresenta il cuore del circuito
idraulico e comprende tutti i componenti necessari
per realizzare un impianto con pompa di calore a
regola d’arte
Composizion
e
1
13
12
11
1
0
2
3
4
5
1
4
1
5
1
6
2
0
17 18
1
9
14 Display
15 Mandata impiant
o
16 Valvola miscelatrice sanitari
a
17 Mandata sanitari
o
18 Ingresso sanitari
o
19 By pas
s
20 Ritorno impianto
21 Ritorno a Pd
C
22 Rubinetto di scarico sanitari
o
23 Manometro analogico
24 Rubinetto di riempiment
o
25 Mandata da Pd
C
25
24
23
22
21
9
8
7
6
1 Bollitore sanitario 100 L Ino
x
2 Riscaldamento elettrico bollitore 1,2 kW
3 Vaso espansione impianto 8
L
4 Vaso espansione sanitario 5L
5 Quadro elettric
o
6 Rubinetto svuotamento impianto
7 Valvola sicurezza sanitari
o
8 Valvola sicurezza impianto
9 Pressostato impiant
o
10
Riscaldamento elettrico impianto 1,5 kW
11 Valvola deviatric
e
12 Accumulo inerziale 18
L
13 Valvola di sfiato automatico
