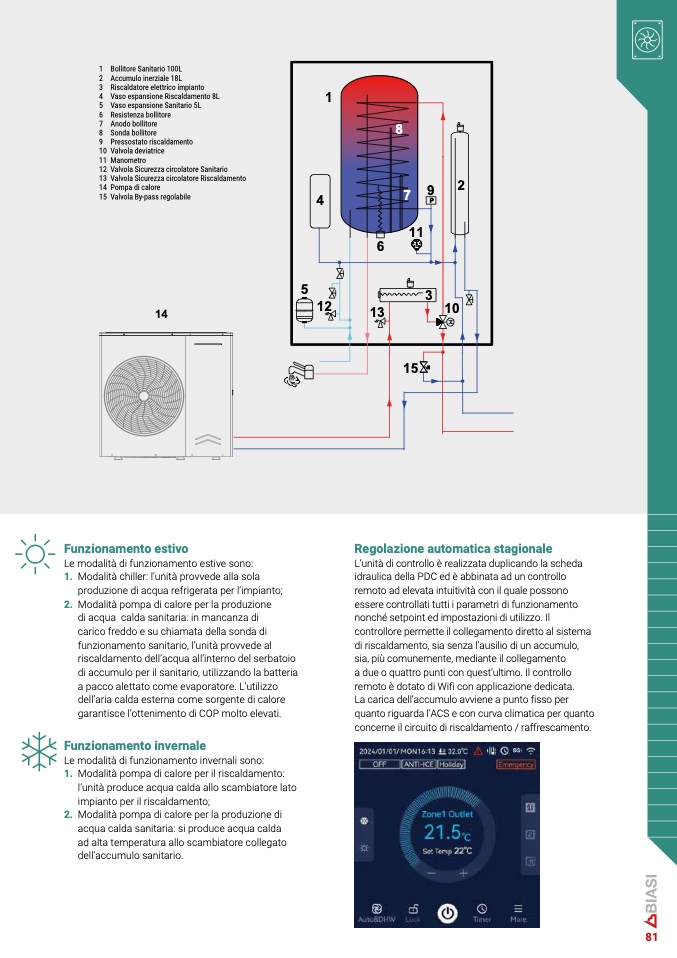

1 Bollitore Sanitario 100
L
2 Accumulo inerziale 18L
3 Riscaldatore elettrico impiant
o
4 Vaso espansione Riscaldamento 8L
5 Vaso espansione Sanitario 5
L
6 Resistenza bollitore
7 Anodo bollitor
e
8 Sonda bollitore
9 Pressostato riscaldament
o
10 Valvola deviatric
e
11 Manometr
o
12 Valvola Sicurezza circolatore Sanitari
o
13 Valvola Sicurezza circolatore Riscaldamento
14 Pompa di calor
e
15 Valvola By-pass regolabil
e
1
4
5
12
1
4
Funzionamento estivo
Le modalità di funzionamento estive sono
:
1.
Modalità chiller: l’unità provvede alla sol
a
produzione di acqua refrigerata per l’impianto;
2.
Modalità pompa di calore per la produzione
di acqua calda sanitaria: in mancanza di
carico freddo e su chiamata della sonda di
funzionamento sanitario, l’unità provvede al
riscaldamento dell’acqua all’interno del serbatoi
o
di accumulo per il sanitario, utilizzando la batteria
a pacco alettato come evaporatore. L’utilizz
o
dell’aria calda esterna come sorgente di calore
garantisce l’ottenimento di COP molto elevati.
Funzionamento invernale
Le modalità di funzionamento invernali sono
:
1.
Modalità pompa di calore per il riscaldamento:
l’unità produce acqua calda allo scambiatore lato
impianto per il riscaldamento
;
2.
Modalità pompa di calore per la produzione d
i
acqua calda sanitaria: si produce acqua calda
ad alta temperatura allo scambiatore collegat
o
dell’accumulo sanitario
.
8
9
2
7
11
6
3
13
1
0
1
5
Regolazione automatica stagional
e
L’unità di controllo è realizzata duplicando la sched
a
idraulica della PDC ed è abbinata ad un controll
o
remoto ad elevata intuitività con il quale possono
essere controllati tutti i parametri di funzionament
o
nonché setpoint ed impostazioni di utilizzo. I
l
controllore permette il collegamento diretto al sistem
a
di riscaldamento, sia senza l’ausilio di un accumulo
,
sia, più comunemente, mediante il collegamento
a due o quattro punti con quest’ultimo. Il controll
o
remoto è dotato di Wifi con applicazione dedicata
.
La carica dell’accumulo avviene a punto fisso pe
r
quanto riguarda l’ACS e con curva climatica per quant
o
concerne il circuito di riscaldamento / raffrescamento.
