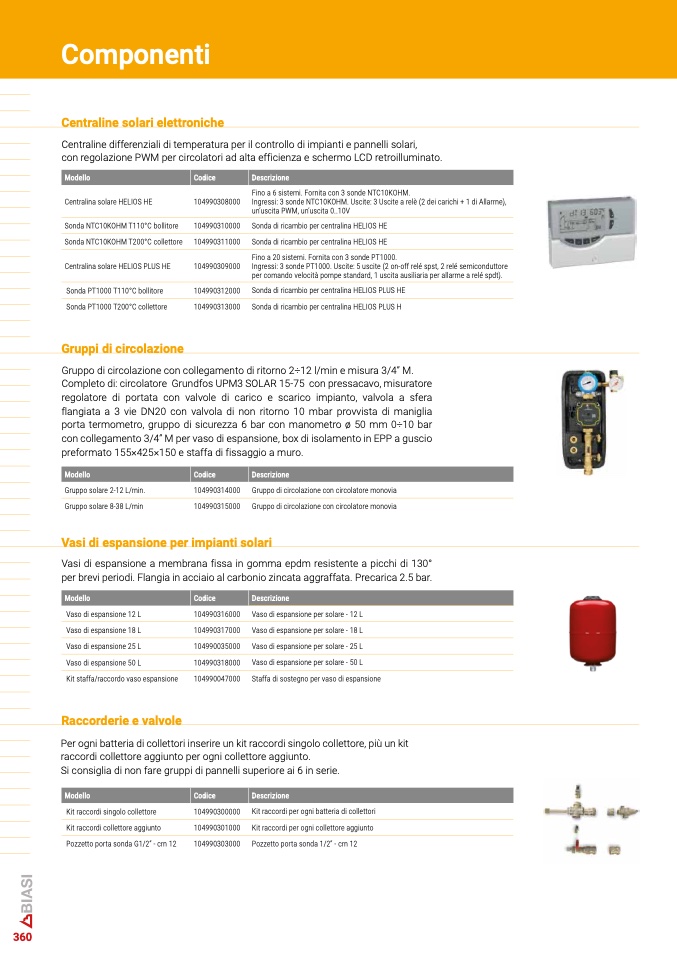

Componenti

Centraline solari elettronich

e

Centraline differenziali di temperatura per il controllo di impianti e pannelli solari,

con regolazione PWM per circolatori ad alta efficienza e schermo LCD retroilluminato.

Modello

Codice

Descrizion

e

Centralina solare HELIOS HE

10499030800

0

Fino a 6 sistemi. Fornita con 3 sonde NTC10KOHM.

Ingressi: 3 sonde NTC10KOHM. Uscite: 3 Uscite a relè (2 dei carichi + 1 di Allarme)

,

un’uscita PWM, un’uscita 0..10V

Sonda NTC10KOHM T110°C bollitore

104990310000

Sonda di ricambio per centralina HELIOS H

E

Sonda NTC10KOHM T200°C collettore

104990311000

Sonda di ricambio per centralina HELIOS H

E

Centralina solare HELIOS PLUS HE

10499030900

0

Fino a 20 sistemi. Fornita con 3 sonde PT1000

.

Ingressi: 3 sonde PT1000. Uscite: 5 uscite (2 on-off relé spst, 2 relé semiconduttor

e

per comando velocità pompe standard, 1 uscita ausiliaria per allarme a relé spdt)

.

Sonda PT1000 T110°C bollitore

104990312000

Sonda di ricambio per centralina HELIOS PLUS HE

Sonda PT1000 T200°C collettore

104990313000

Sonda di ricambio per centralina HELIOS PLUS

H

Gruppi di circolazion

e

Gruppo di circolazione con collegamento di ritorno 2÷12 l/min e misura 3/4” M.

Completo di: circolatore Grundfos UPM3 SOLAR 15-75 con pressacavo, misurator

e

regolatore di portata con valvole di carico e scarico impianto, valvola a sfer

a

flangiata a 3 vie DN20 con valvola di non ritorno 10 mbar provvista di manigli

a

porta termometro, gruppo di sicurezza 6 bar con manometro ø 50 mm 0÷10 bar

con collegamento 3/4” M per vaso di espansione, box di isolamento in EPP a guscio

preformato 155×425×150 e staffa di fissaggio a muro

.

Modello

Codice

Descrizion

e

Gruppo solare 2-12 L/min.

104990314000

Gruppo di circolazione con circolatore monovi

a

Gruppo solare 8-38 L/min

104990315000

Gruppo di circolazione con circolatore monovi

a

Vasi di espansione per impianti solari

Vasi di espansione a membrana fissa in gomma epdm resistente a picchi di 130

°

per brevi periodi. Flangia in acciaio al carbonio zincata aggraffata. Precarica 2.5 bar

.

Modello

Codice

Descrizion

e

Vaso di espansione 12 L

104990316000

Vaso di espansione per solare - 12

L

Vaso di espansione 18 L

104990317000

Vaso di espansione per solare - 18

L

Vaso di espansione 25 L

104990035000

Vaso di espansione per solare - 25

L

Vaso di espansione 50 L

104990318000

Vaso di espansione per solare - 50

L

Kit staffa/raccordo vaso espansione

104990047000

Staffa di sostegno per vaso di espansion

e

Raccorderie e valvol

e

Per ogni batteria di collettori inserire un kit raccordi singolo collettore, più un kit

raccordi collettore aggiunto per ogni collettore aggiunto.

Si consiglia di non fare gruppi di pannelli superiore ai 6 in serie.

Modello

Codice

Descrizion

e

Kit raccordi singolo collettore

104990300000

Kit raccordi per ogni batteria di collettori

Kit raccordi collettore aggiunto

104990301000

Kit raccordi per ogni collettore aggiunt

o

Pozzetto porta sonda G1/2” - cm 12

104990303000

Pozzetto porta sonda 1/2” - cm 12
