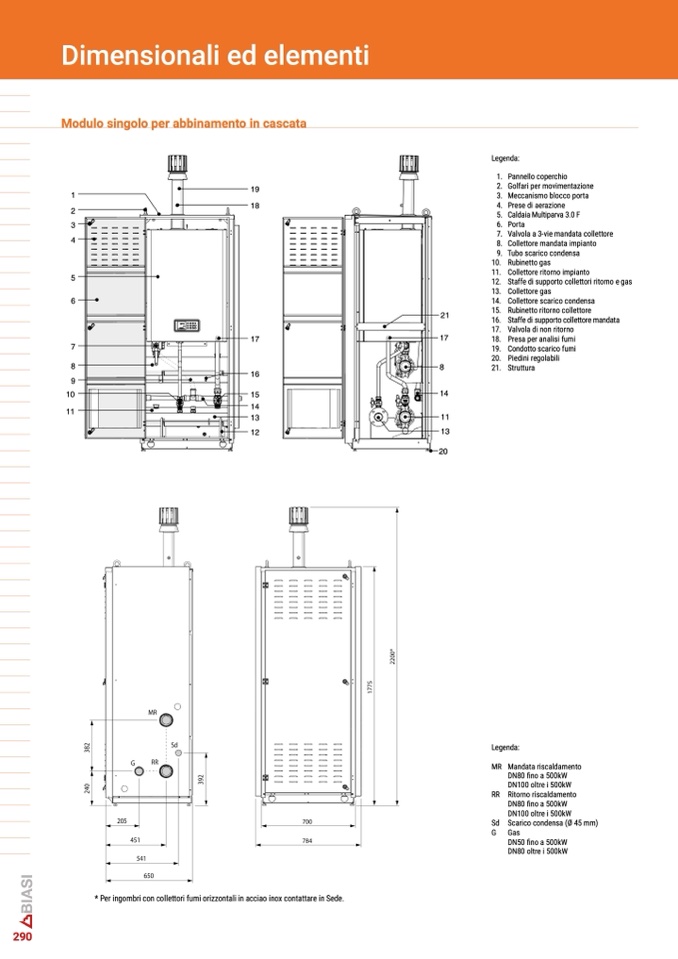

Dimensionali ed elementi
Modulo singolo per abbinamento in cascata
1
2
3
4
5
6
7
8
9
10
11
19
18
19
18
17
17
16
15
14
13
12
16
15
14
13
12
2
1
1
7
8
1
4
1
1
1
3
2
0
Legenda
:
1. Pannello coperchio
2. Golfari per movimentazion
e
3. Meccanismo blocco porta
4. Prese di aerazione
5. Caldaia Multiparva 3.0 F
6. Port
a
7.
Valvola a 3-vie mandata collettor
e
8. Collettore mandata impianto
9. Tubo scarico condensa
10. Rubinetto ga
s
11. Collettore ritorno impianto
12.
Staffe di supporto collettori ritorno e gas
13. Collettore gas
14. Collettore scarico condens
a
15. Rubinetto ritorno collettor
e
21
16.
Staffe di supporto collettore mandat
a
17. Valvola di non ritorno
17
18. Presa per analisi fum
i
19. Condotto scarico fum
i
20. Piedini regolabili
8
21. Struttur
a
14
11
13
20
Legenda
:
MR Mandata riscaldamento
DN80
fino a 500kW
DN100 oltre i 500k
W
RR Ritorno riscaldament
o
DN80 fino a 500kW
DN100 oltre i 500kW
Sd
Scarico condensa (Ø 45 mm
)
G Gas
DN50 fino a 500kW
DN80 oltre i 500kW
* Per ingombri con collettori fumi orizzontali in acciao inox contattare in Sede
.
290
