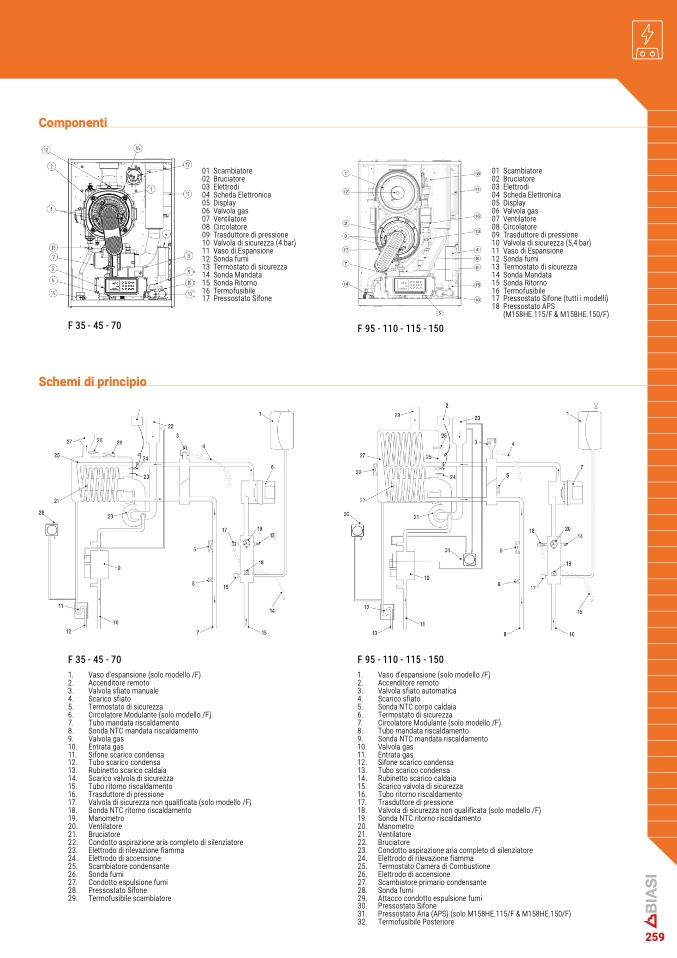

Componenti
01 Scambiatore
02 Bruciatore
03 Elettrodi
04 Scheda Elettronic
a
05 Display
06 Valvola ga
s
07 Ventilatore
08 Circolator
e
09 Trasduttore di pressione
10 Valvola di sicurezza (4 bar)
11 Vaso di Espansione
12 Sonda fum
i
13 Termostato di sicurezza
14 Sonda Mandata
15 Sonda Ritorno
16 Termofusibile
17 Pressostato Sifon
e
F 35 - 45 - 70
Schemi di principi
o
F 35 - 45 - 70
1.
Vaso d’espansione (solo modello /F
)
2.
Accenditore remot
o
3.
Valvola sfiato manuale
4.
Scarico sfiato
5.
Termostato di sicurezz
a
6.
Circolatore Modulante (solo modello /F)
7.
Tubo mandata riscaldamento
8.
Sonda NTC mandata riscaldamento
9.
Valvola gas
10. Entrata gas
11. Sifone scarico condensa
12. Tubo scarico condens
a
13. Rubinetto scarico caldai
a
14. Scarico valvola di sicurezza
15. Tubo ritorno riscaldamento
16. Trasduttore di pression
e
17.
Valvola di sicurezza non qualificata (solo modello /F)
18. Sonda NTC ritorno riscaldament
o
19. Manometr
o
20. Ventilatore
21. Bruciator
e
22.
Condotto aspirazione aria completo di silenziator
e
23. Elettrodo di rilevazione fiamm
a
24. Elettrodo di accensione
25. Scambiatore condensant
e
26. Sonda fumi
27. Condotto espulsione fum
i
28. Pressostato Sifon
e
29. Termofusibile scambiator
e
01 Scambiatore
02 Bruciator
e
03 Elettrod
i
04 Scheda Elettronic
a
05 Displa
y
06 Valvola ga
s
07 Ventilator
e
08 Circolator
e
09 Trasduttore di pression
e
10 Valvola di sicurezza (5,4 bar)
11 Vaso di Espansion
e
12 Sonda fum
i
13 Termostato di sicurezz
a
14 Sonda Mandat
a
15 Sonda Ritorn
o
16 Termofusibil
e
17 Pressostato Sifone (tutti i modelli)
18 Pressostato AP
S
(M158HE.115/F & M158HE.150/F)
F 95 - 110 - 115 - 150
F 95 - 110 - 115 - 150
1.
Vaso d’espansione (solo modello /F)
2.
Accenditore remoto
3.
Valvola sfiato automatica
4.
Scarico sfiat
o
5.
Sonda NTC corpo caldaia
6.
Termostato di sicurezz
a
7.
Circolatore Modulante (solo modello /F)
8.
Tubo mandata riscaldamento
9.
Sonda NTC mandata riscaldamento
10. Valvola gas
11. Entrata ga
s
12. Sifone scarico condensa
13. Tubo scarico condens
a
14. Rubinetto scarico caldai
a
15. Scarico valvola di sicurezz
a
16. Tubo ritorno riscaldamento
17. Trasduttore di pression
e
18.
Valvola di sicurezza non qualificata (solo modello /F
)
19. Sonda NTC ritorno riscaldament
o
20. Manometro
21. Ventilator
e
22. Bruciatore
23.
Condotto aspirazione aria completo di silenziator
e
24. Elettrodo di rilevazione fiamma
25. Termostato Camera di Combustione
26. Elettrodo di accension
e
27. Scambiatore primario condensant
e
28. Sonda fumi
29. Attacco condotto espulsione fumi
30. Pressostato Sifone
31.
Pressostato Aria (APS) (solo M158HE.115/F & M158HE.150/F)
32. Termofusibile Posteriore
