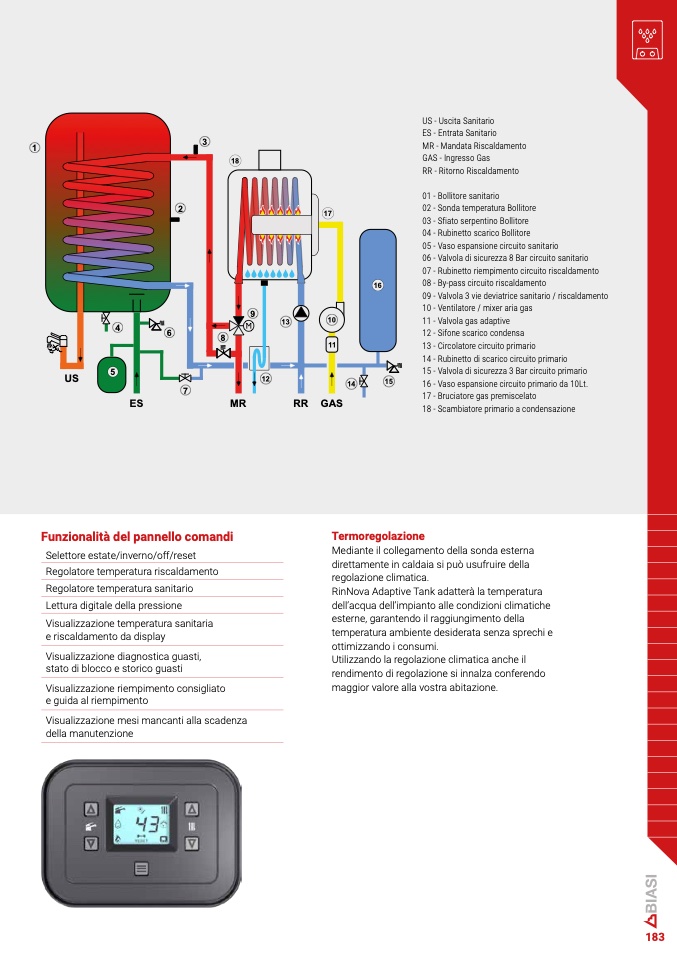

US - Uscita Sanitario
ES - Entrata Sanitario
MR - Mandata Riscaldamento
GAS - Ingresso Gas
RR - Ritorno Riscaldamento
01 - Bollitore sanitario
02 - Sonda temperatura Bollitore
03 - Sfiato serpentino Bollitore
04 - Rubinetto scarico Bollitore
05 - Vaso espansione circuito sanitario
06 - Valvola di sicurezza 8 Bar circuito sanitari
o
07 - Rubinetto riempimento circuito riscaldamento
08 - By-pass circuito riscaldament
o
09 - Valvola 3 vie deviatrice sanitario / riscaldamento
10 - Ventilatore / mixer aria gas
11 - Valvola gas adaptive
12 - Sifone scarico condensa
13 - Circolatore circuito primario
14 - Rubinetto di scarico circuito primari
o
15 - Valvola di sicurezza 3 Bar circuito primario
16 - Vaso espansione circuito primario da 10Lt.
17 - Bruciatore gas premiscelato
18 - Scambiatore primario a condensazione
12
GAS
US - Uscita Sanitario
ES - Entrata Sanitari
o
MR - Mandata Riscaldamento
GAS - Ingresso Gas
RR - Ritorno Riscaldament
o
1 - Bollitore sanitario
2 - Sonda temperatura Bollitore
3 - Sfiato serpentino Bollitore
4 - Rubinetto scarico Bollitore
5 - Vaso espansione circuito sanitari
o
6 - Valvola di sicurezza 8 Bar circuito sanitario
7 - Rubinetto rimpimento circuito riscaldamento
Funzionalità del pannello comandi
8 - By-pass circuito riscaldamento
9 - Valvola 3 vie deviatrice sanitario / riscaldament
o
Selettore estate/inverno/off/reset
10 - Ventilatore / mixer aria gas
Regolatore temperatura riscaldament
o
11 - Valvola gas adaptive
12 - Sifone scarico condensa
Regolatore temperatura sanitario
13 - Circolatore circuito primari
o
Lettura digitale della pressione
14 - Rubinetto di scarico circuito primario
15 - Valvola di sicurezza 3 Bar circuito primario
Visualizzazione temperatura sanitaria
16 - Vaso espansione circuito primario da 10Lt
.
e riscaldamento da display
17 - Bruciatore gas premiscelat
o
18 - Scambiatore primario a condensazione
Visualizzazione diagnostica guasti,
stato di blocco e storico guasti
Termoregolazione
Mediante il collegamento della sonda esterna
direttamente in caldaia si può usufruire dell
a
regolazione climatica.
RinNova Adaptive Tank adatterà la temperatura
dell’acqua dell’impianto alle condizioni climatich
e
esterne, garantendo il raggiungimento dell
a
temperatura ambiente desiderata senza sprechi
e
ottimizzando i consumi.
Utilizzando la regolazione climatica anche il
rendimento di regolazione si innalza conferend
o
maggior valore alla vostra abitazione
.
Visualizzazione riempimento consigliato
e guida al riempimento
Visualizzazione mesi mancanti alla scadenz
a
della manutenzione
