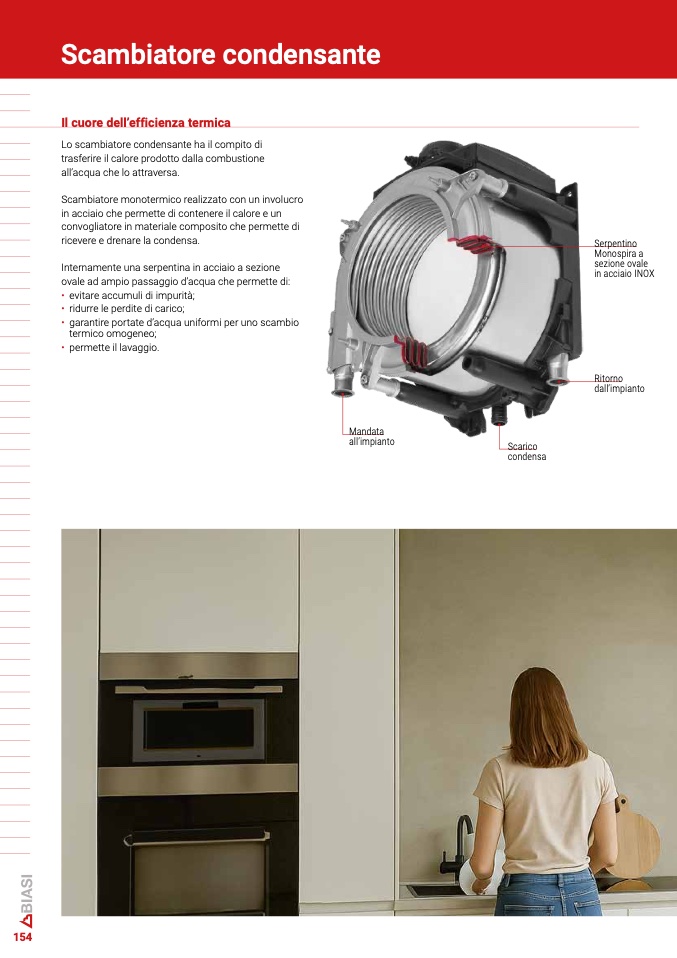

Scambiatore condensante

Il cuore dell’efficienza termic

a

Lo scambiatore condensante ha il compito di

trasferire il calore prodotto dalla combustion

e

all’acqua che lo attraversa.

Scambiatore monotermico realizzato con un involucro

in acciaio che permette di contenere il calore e un

convogliatore in materiale composito che permette d

i

ricevere e drenare la condensa.

Internamente una serpentina in acciaio a sezione

ovale ad ampio passaggio d’acqua che permette di:

•

•

•

•

evitare accumuli di impurità;

ridurre le perdite di carico

;

garantire portate d’acqua uniformi per uno scambio

termico omogeneo;

permette il lavaggio.

Mandata

all’impianto

154

Scaric

o

condensa

Serpentino

Monospira a

sezione ovale

in acciaio INOX

Ritorno

dall’impianto
