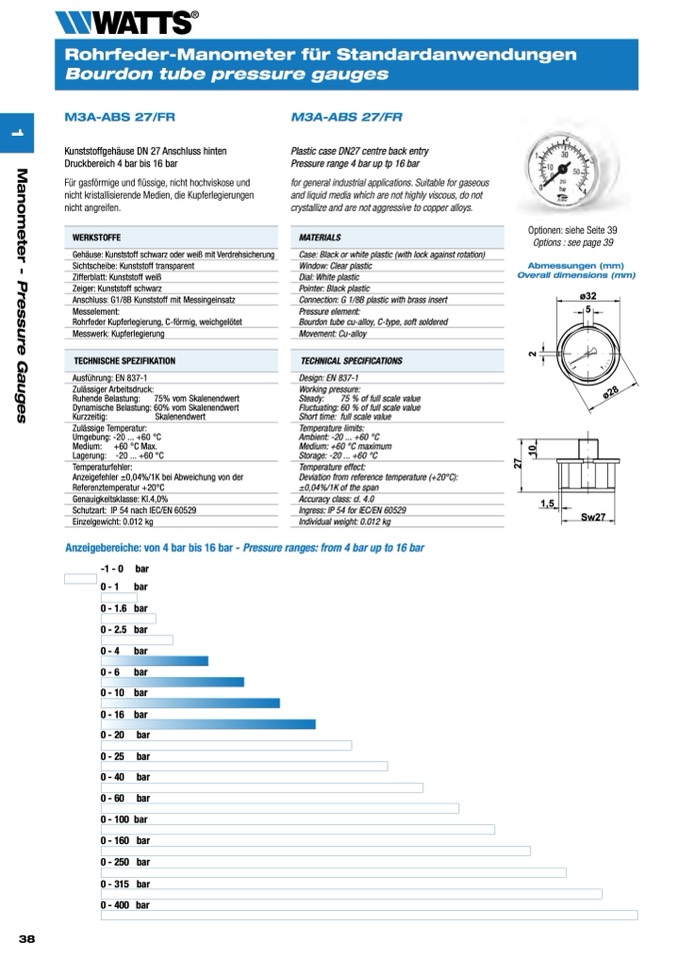

Rohrfeder-Manometer für Standardanwendungen

Bourdon tube pressure gauges

WERKSTOFFE

Sichtscheibe: Kunststoff transparent

Zeiger: Kunststoff schwarz

TECHNISCHE SPEZIFIKATION

Schutzart: IP 54 nach IEC/EN 60529

MATERIALS

Window: Clear plastic

Pointer: Black plastic

TECHNICAL SPECIFICATIONS

Ingress: IP 54 for IEC/EN 60529

Working pressure:

Steady:

75 % of full scale value

Fluctuating: 60 % of full scale value

Short time: full scale value

5

Messelement:

Rohrfeder Kupferlegierung, C-förmig, weichgelötet

Pressure element:

Bourdon tube cu-alloy, C-type, soft soldered

Zulässiger Arbeitsdruck:

Ruhende Belastung:

75% vom Skalenendwert

Dynamische Belastung: 60% vom Skalenendwert

Kurzzeitig:

Skalenendwert

Temperaturfehler:

Anzeigefehler ±0,04%/1K bei Abweichung von der

Referenztemperatur +20°C

Temperature effect:

Deviation from reference temperature (+20°C):

±0,04%/1K of the span

Sw27

M3A-ABS 27/FR

Kunststoffgehäuse DN 27 Anschluss hinten

Druckbereich 4 bar bis 16 bar

Für gasförmige und

flüssige, nicht hochviskose und

nicht kristallisierende Medien, die Kupferlegierungen

nicht angreifen.

Gehäuse: Kunststoff schwarz oder weiß mit Verdrehsicherung

Zifferblatt: Kunststoff weiß

Anschluss: G1/8B Kunststoff mit Messingeinsatz

Messwerk: Kupferlegierung

Ausführung: EN 837-1

Zulässige Temperatur:

Umgebung: -20 ... +60 °C

Medium: +60 °C Max.

Lagerung: -20 ... +60 °C

Genauigkeitsklasse: Kl.4,0%

Einzelgewicht: 0.012 kg

M3A-ABS 27/FR

Plastic case DN27 centre back entry

Pressure range 4 bar up tp 16 bar

for general industrial applications. Suitable for gaseous

and liquid media which are not highly viscous, do not

crystallize and are not aggressive to copper alloys.

Case: Black or white plastic (with lock against rotation)

Dial: White plastic

Connection: G 1/8B plastic with brass insert

Movement: Cu-alloy

Design: EN 837-1

Temperature limits:

Ambient: -20 ... +60 °C

Medium: +60 °C maximum

Storage: -20 ... +60 °C

Accuracy class: cl. 4.0

Individual weight: 0.012 kg

Optionen: siehe Seite 39

Options : see page 39

Abmessungen (mm)

Overall dimensions (mm)

ø32

1,5

Anzeigebereiche: von 4 bar bis 16 bar - Pressure ranges: from 4 bar up to 16 bar

-1 - 0 bar

0 -1 bar

0 - 1.6 bar

0 - 2.5 bar

0 -4 bar

0 -6 bar

0 - 10 bar

0 - 16 bar

0 - 20 bar

0 - 25 bar

0 - 40 bar

0 - 60 bar

0 - 100 bar

0 - 160 bar

0 - 250 bar

0 - 315 bar

0-400 bar
