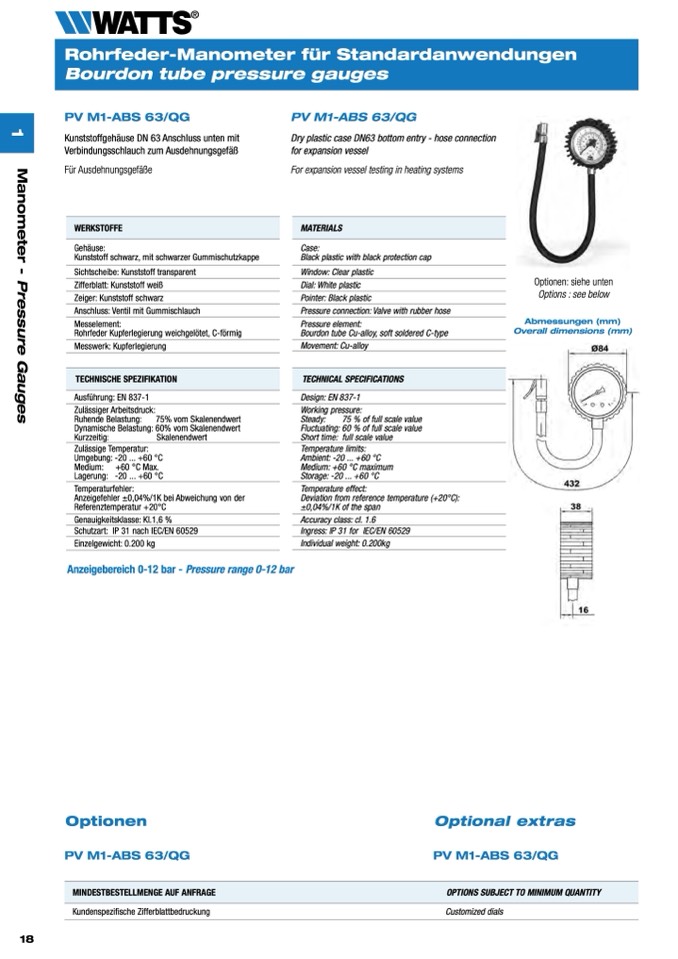

Rohrfeder-Manometer für Standardanwendungen

Bourdon tube pressure gauges

WERKSTOFFE

Sichtscheibe: Kunststoff transparent

Zeiger: Kunststoff schwarz

TECHNISCHE SPEZIFIKATION

Schutzart: IP 31 nach IEC/EN 60529

MATERIALS

Window: Clear plastic

Pointer: Black plastic

TECHNICAL SPECIFICATIONS

Ingress: IP 31 for IEC/EN 60529

Messelement:

Rohrfeder Kupferlegierung weichgelötet, C-förmig

Zulässiger Arbeitsdruck:

Ruhende Belastung:

75% vom Skalenendwert

Dynamische Belastung: 60% vom Skalenendwert

Kurzzeitig:

Skalenendwert

Optionen

Optional extras

Pressure element:

Bourdon tube Cu-alloy, soft soldered C-type

Working pressure:

Steady:

75 % of full scale value

Fluctuating: 60 % of full scale value

Short time: full scale value

Temperaturfehler:

Anzeigefehler ±0,04%/1K bei Abweichung von der

Referenztemperatur +20°C

Temperature effect:

Deviation from reference temperature (+20°C):

±0,04%/1K of the span

MINDESTBESTELLMENGE AUF ANFRAGE

OPTIONS SUBJECT TO MINIMUM QUANTITY

PV M1-ABS 63/QG

Kunststoffgehäuse DN 63 Anschluss unten mit

Verbindungsschlauch zum Ausdehnungsgefäß

Für Ausdehnungsgef

äße

Gehäuse:

Kunststoff schwarz, mit schwarzer Gummischutzkappe

Zifferblatt: Kunststoff weiß

Anschluss: Ventil mit Gummischlauch

Messwerk: Kupferlegierung

Ausführung: EN 837-1

Zulässige Temperatur:

Umgebung: -20 ... +60 °C

Medium: +60 °C Max.

Lagerung: -20 ... +60 °C

Genauigkeitsklasse: Kl.1,6 %

Einzelgewicht: 0.200 kg

Anzeigebereich 0-12 bar - Pressure range 0-12 bar

PV M1-ABS 63/QG

Dry plastic case DN63 bottom entry - hose connection

for expansion vessel

For expansion vessel testing in heating systems

Case:

Black plastic with black protection cap

Dial: White plastic

Pressure connection: Valve with rubber hose

Movement: Cu-alloy

Design: EN 837-1

Temperature limits:

Ambient: -20 ... +60 °C

Medium: +60 °C maximum

Storage: -20 ... +60 °C

Accuracy class: cl. 1.6

Individual weight: 0.200kg

Optionen: siehe unten

Options : see below

Abmessungen (mm)

Overall dimensions (mm)

PV M1-ABS 63/QG

PV M1-ABS 63/QG

Kundenspezifische Zifferblattbedruckung

Customized dials
