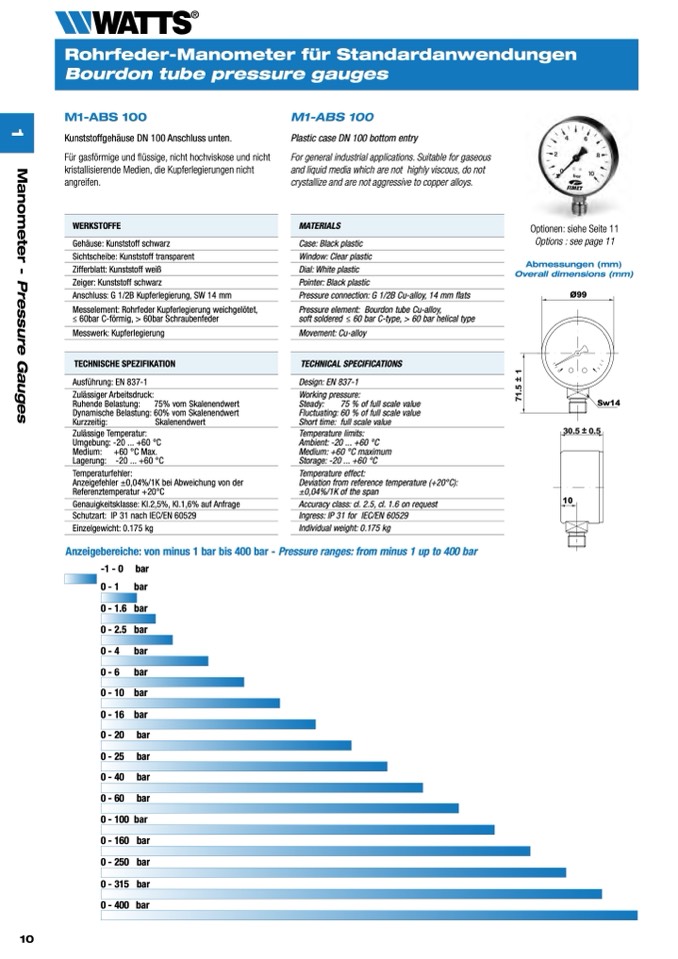

Rohrfeder-Manometer für Standardanwendungen

Bourdon tube pressure gauges

WERKSTOFFE

Sichtscheibe: Kunststoff transparent

Zeiger: Kunststoff schwarz

TECHNISCHE SPEZIFIKATION

Schutzart: IP 31 nach IEC/EN 60529

MATERIALS

Window: Clear plastic

Pointer: Black plastic

TECHNICAL SPECIFICATIONS

Ingress: IP 31 for IEC/EN 60529

Messelement: Rohrfeder Kupferlegierung weichgelötet,

≤ 60bar C-förmig, > 60bar Schraubenfeder

Pressure element: Bourdon tube Cu-alloy,

soft soldered ≤ 60 bar C-type, > 60 bar helical type

Zulässiger Arbeitsdruck:

Ruhende Belastung:

75% vom Skalenendwert

Dynamische Belastung: 60% vom Skalenendwert

Kurzzeitig:

Skalenendwert

Working pressure:

Steady:

75 % of full scale value

Fluctuating: 60 % of full scale value

Short time: full scale value

Temperaturfehler:

Anzeigefehler ±0,04%/1K bei Abweichung von der

Referenztemperatur +20°C

Temperature effect:

Deviation from reference temperature (+20°C):

±0,04%/1K of the span

10

M1-ABS 100

Kunststoffgehäuse DN 100 Anschluss unten.

Für gasförmige und

flüssige, nicht hochviskose und nicht

kristallisierende Medien, die Kupferlegierungen nicht

angreifen.

Gehäuse: Kunststoff schwarz

Zifferblatt: Kunststoff weiß

Anschluss: G 1/2B Kupferlegierung, SW 14 mm

Messwerk: Kupferlegierung

Ausführung: EN 837-1

Zulässige Temperatur:

Umgebung: -20 ... +60 °C

Medium: +60 °C Max.

Lagerung: -20 ... +60 °C

Genauigkeitsklasse: Kl.2,5%, Kl.1,6% auf Anfrage

Einzelgewicht: 0.175 kg

M1-ABS 100

Plastic case DN 100 bottom entry

For general industrial applications. Suitable for gaseous

and liquid media which are not highly viscous, do not

crystallize and are not aggressive to copper alloys.

Case: Black plastic

Dial: White plastic

Pressure connection: G 1/2B Cu-alloy, 14 mm flats

Optionen: siehe Seite 11

Options : see page 11

Abmessungen (mm)

Overall dimensions (mm)

Ø99

30.5 ± 0.5

30.5

10

Movement: Cu-alloy

Design: EN 837-1

Temperature limits:

Ambient: -20 ... +60 °C

Medium: +60 °C maximum

Storage: -20 ... +60 °C

Accuracy class: cl. 2.5, cl. 1.6 on request

Individual weight: 0.175 kg

Sw14

Ø99

Sw14

Anzeigebereiche: von minus 1 bar bis 400 bar - Pressure ranges: from minus 1 up to 400 bar

-1 - 0 bar

0 - 1 bar

0 - 1.6 bar

0 - 2.5 bar

0 -4 bar

0 -6 bar

0 - 10 bar

0 - 16 bar

0 - 20 bar

0 - 25 bar

0 - 40 bar

0 - 60 bar

0 - 100 bar

0 - 160 bar

0 - 250 bar

0 - 315 bar

0-400 bar
