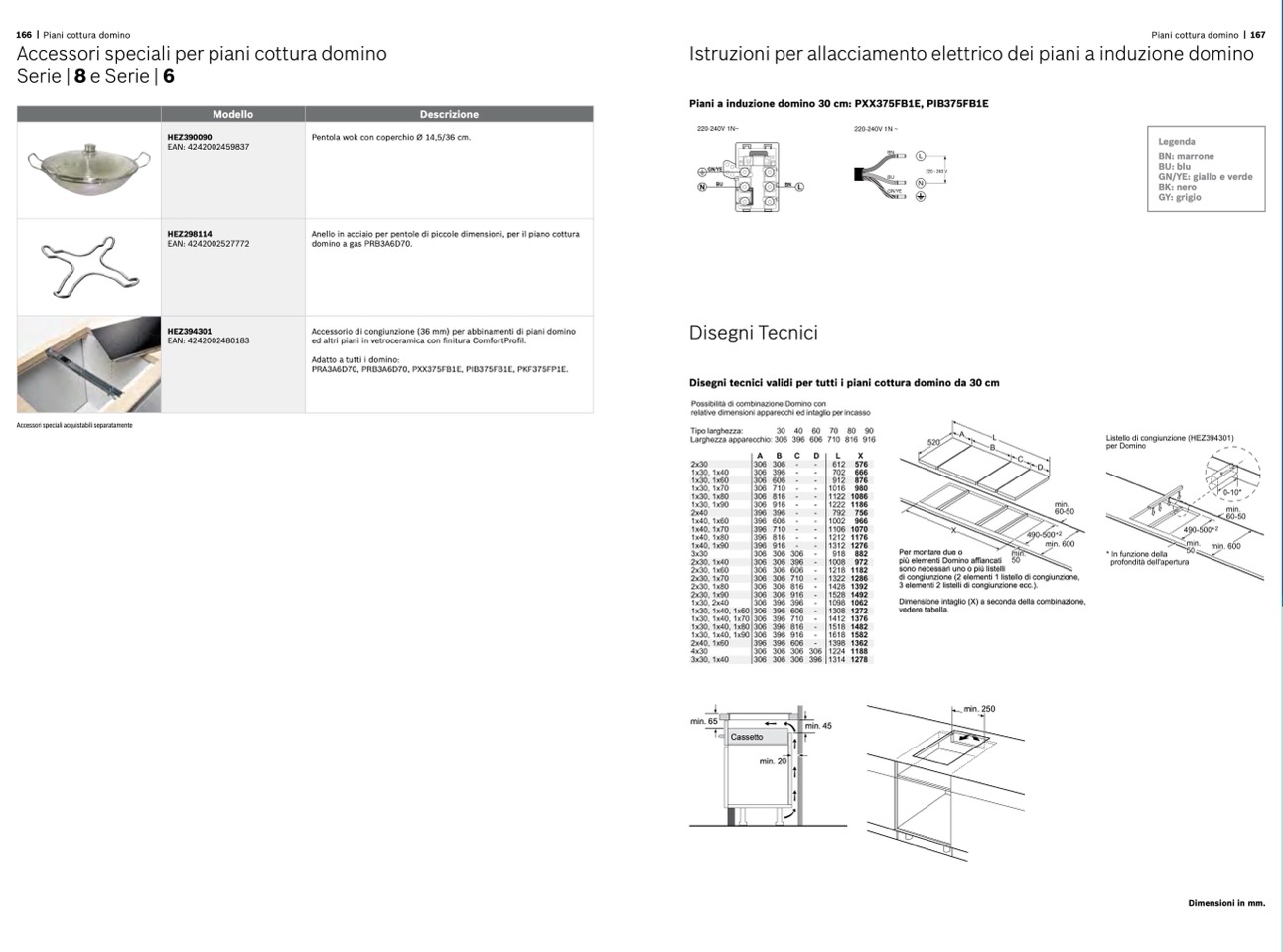

166 | Piani cottura domino

Accessori speciali per piani cottura domino

Serie | 8 e Serie | 6

Piani cottura domino | 167

Istruzioni per allacciamento elettrico dei piani a induzione domino

Accessori speciali acquistabili separatamente

Modello

HEZ390090

Descrizione

Pentola wok con coperchio Ø 14,5/36 cm.

Anello in acciaio per pentole di piccole dimensioni, per il piano cottura

domino a gas PRB3A6D70.

Accessorio di congiunzione (36 mm) per abbinamenti di piani domino

ed altri piani in vetroceramica con finitura ComfortProfil.

Adatto a tutti i domino:

PRA3A6D70, PRB3A6D70, PXX375FB1E, PIB375FB1E, PKF375FP1E.

Piani a induzione domino 30 cm: PXX375FB1E, PIB375FB1E

EAN: 4242002459837

HEZ298114

EAN: 4242002527772

HEZ394301

EAN: 4242002480183

Legenda

BN: marrone

BU: blu

GN/YE: giallo e verde

BK: nero

GY: grigio

“P

”

Disegni Tecnici

Disegni tecnici validi per tutti i piani cottura domino da 30 cm

Per montare due o

più elementi Domino affiancati

sono necessari uno o più listelli

di congiunzione (2 elementi 1 listello di congiunzione

3 elementi 2 listelli di congiunzione ecc.).

Dimensione intaglio (X) a seconda della combinazion

vedere tabella.

“P

”

Per montare due o

più elementi Domino affiancati

sono necessari uno o più listelli

di congiunzione (2 elementi 1 listello di congiunzione,

3 elementi 2 listelli di congiunzione ecc.).

Dimensione intaglio (X) a seconda della combinazione,

vedere tabella.

min. 250

min. 65

Cassetto

min. 45

min. 20

Per montare due o

più elementi Domino affiancati

sono necessari uno o più listelli

di congiunzione (2 elementi 1 listello di congiunzione,

3 elementi 2 listelli di congiunzione ecc.).

Dimensione intaglio (X) a seconda della combinazione,

vedere tabella.

Dimensioni in mm.
