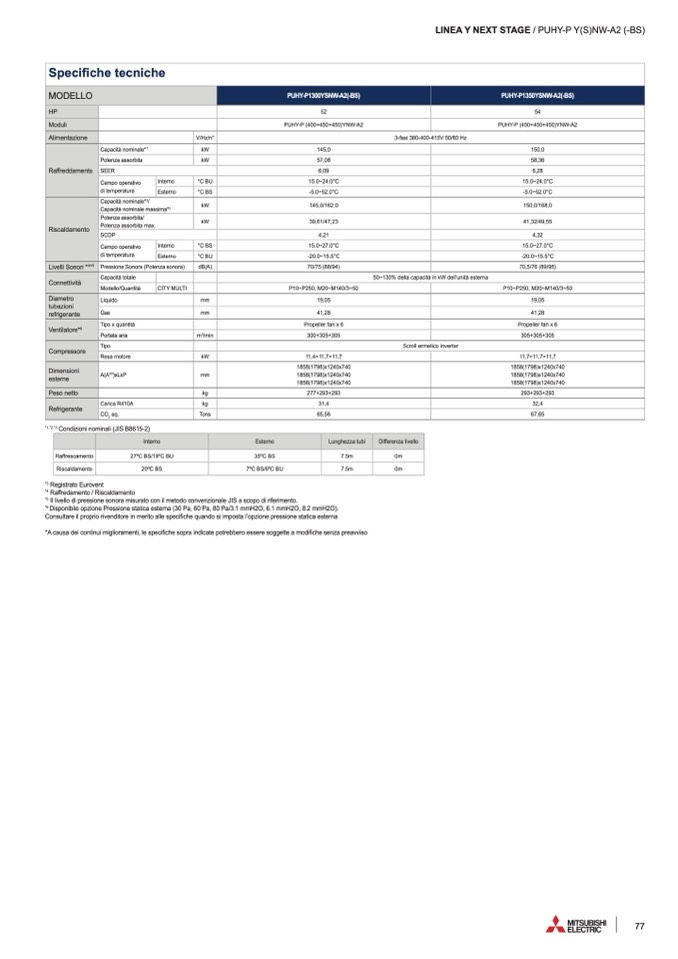

Specifiche tecniche

LINEA Y NEXT STAGE / PUHY-P Y(S)NW-A2 (-BS)

MODELLO

PUHY-P1300YSNW-A2(-BS)

PUHY-P1350YSNW-A2(-BS)

HP

52

54

Moduli

PUHY-P (400+450+450)YNW-A2

PUHY-P (450+450+450)YNW-A2

Alimentazione

V/Hz/n°

3-fasi 380-400-415V 50/60 Hz

Raffreddamento

Capacità nominale*

1

kW

145,0

150,0

Potenza assorbita

kW

57,08

58,36

SEER

6,09

6,28

Campo operativo

di temperatura

Interno

°C BU

15.0~24.0°C

15.0~24.0°C

Esterno

°C BS

-5.0~52.0°C

-5.0~52.0°C

Riscaldamento

Capacità nominale*

3

/

Capacità nominale massima*

2

kW

145,0/162,0

150,0/168,0

Potenza assorbita/

Potenza assorbita max.

kW

39,61/47,23

41,32/49,55

SCOP

4,21

4,32

Campo operativo

di temperatura

Interno

°C BS

15.0~27.0°C

15.0~27.0°C

Esterno

°C BU

-20.0~15.5°C

-20.0~15.5°C

Livelli Sonori *

4

*

5

Pressione Sonora (Potenza sonora)

dB(A)

70/75 (88/94)

70,5/76 (89/95)

Connettività

Capacità totale

50~130% della capacità in kW dell’unità esterna

Modello/Quantità

CITY MULTI

P10~P250, M20~M140/3~50

P10~P250, M20~M140/3~50

Diametro

tubazioni

refrigerante

Liquido

mm

19,05

19,05

Gas

mm

41,28

41,28

Ventilatore*

6

Tipo x quantità

Propeller fan x 6

Propeller fan x 6

Portata aria

m

3

/min

300+305+305

305+305+305

Compressore

Tipo

Scroll ermetico inverter

Resa motore

kW

11,4+11,7+11,7

11,7+11,7+11,7

Dimensioni

esterne

A(A*

5

)xLxP

1858(1798)x1240x740

mm

1858(1798)x1240x740

1858(1798)x1240x740

1858(1798)x1240x740

1858(1798)x1240x740

1858(1798)x1240x740

Peso netto

kg

277+293+293

293+293+293

Refrigerante

Carica R410A

kg

31,4

32,4

CO

2

eq.

Tons

65,56

67,65

*1,*2,*3

Condizioni nominali (JIS B8615-2)

*3

Registrato Eurovent

*4

Raffredamento / Riscaldamento

*5

Il livello di pressione sonora misurato con il metodo convenzionale JIS a scopo di riferimento.

*6

Disponibile opzione Pressione statica esterna (30 Pa, 60 Pa, 80 Pa/3.1 mmH2O, 6.1 mmH2O, 8.2 mmH2O).

Consultare il proprio rivenditore in merito alle specifiche quando si imposta l’opzione pressione statica esterna

*A causa dei continui miglioramenti, le specifiche sopra indicate potrebbero essere soggette a modifiche senza preavviso

Interno

Esterno

Lunghezza tubi

Differenza livello

Raffrescamento

27oC BS/19oC BU

35oC BS

7.5m

0m

Riscaldamento

20oC BS

7oC BS/6oC BU

7.5m

0m
