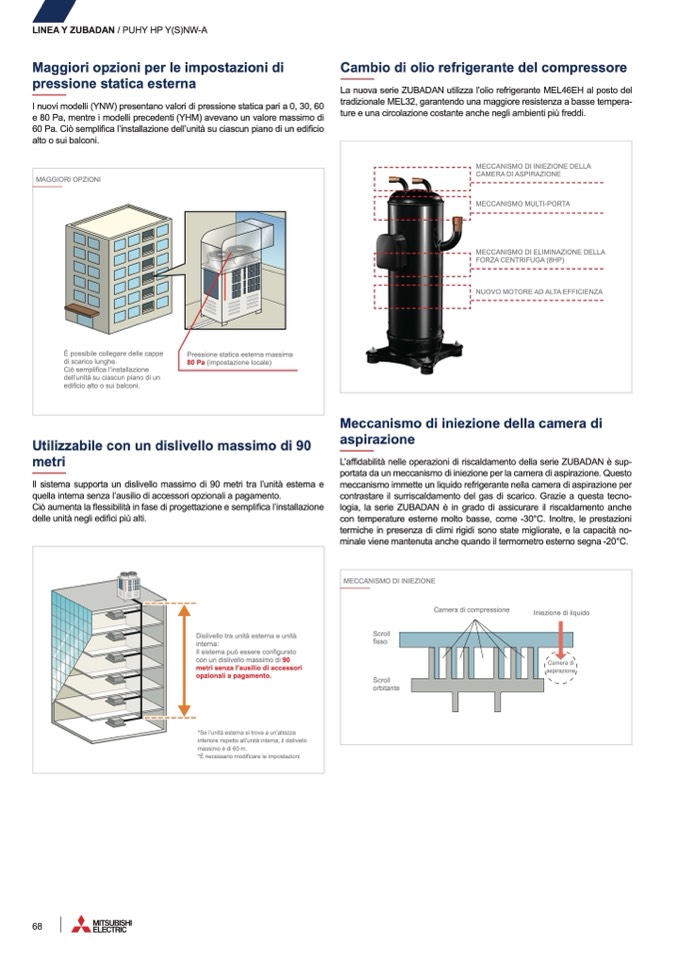

LINEA Y ZUBADAN / PUHY HP Y(S)NW-A

Maggiori opzioni per le impostazioni di

pressione statica esterna

I nuovi modelli (YNW) presentano valori di pressione statica pari a 0, 30, 60

e 80 Pa, mentre i modelli precedenti (YHM) avevano un valore massimo di

60 Pa. Ciò semplifica l’installazione dell’unità su ciascun piano di un edificio

alto o sui balconi.

Cambio di olio refrigerante del compressore

La nuova serie ZUBADAN utilizza l’olio refrigerante MEL46EH al posto del

tradizionale MEL32, garantendo una maggiore resistenza a basse tempera-

ture e una circolazione costante anche negli ambienti più freddi.

Meccanismo di iniezione della camera di

aspirazione

L’affidabilità nelle operazioni di riscaldamento della serie ZUBADAN è sup-

portata da un meccanismo di iniezione per la camera di aspirazione. Questo

meccanismo immette un liquido refrigerante nella camera di aspirazione per

contrastare il surriscaldamento del gas di scarico. Grazie a questa tecno-

logia, la serie ZUBADAN è in grado di assicurare il riscaldamento anche

con temperature esterne molto basse, come -30°C. Inoltre, le prestazioni

termiche in presenza di climi rigidi sono state migliorate, e la capacità no-

minale viene mantenuta anche quando il termometro esterno segna -20°C.

MECCANISMO DI INIEZIONE DELLA

CAMERA DI ASPIRAZIONE

MECCANISMO MULTI-PORTA

MECCANISMO DI ELIMINAZIONE DELLA

FORZA CENTRIFUGA (8HP)

NUOVO MOTORE AD ALTA EFFICIENZA

MAGGIORI OPZIONI

È possibile collegare delle cappe

di scarico lunghe.

Ciò semplifica l’installazione

dell’unità su ciascun piano di un

edificio alto o sui balconi.

Pressione statica esterna massima

80 Pa (impostazione locale)

Utilizzabile con un dislivello massimo di 90

metri

Il sistema supporta un dislivello massimo di 90 metri tra l’unità esterna e

quella interna senza l’ausilio di accessori opzionali a pagamento.

Ciò aumenta la flessibilità in fase di progettazione e sempli

fica l’installazione

delle unità negli edifici più alti.

Dislivello tra unità esterna e unità

interna:

Il sistema può essere configurato

con un dislivello massimo di 90

metri senza l’ausilio di accessori

opzionali a pagamento.

*Se l’unità esterna si trova a un’altezza

inferiore rispetto all’unità interna, il dislivello

massimo è di 60 m.

*È necessario modificare le impostazioni

MECCANISMO DI INIEZIONE

Scroll

fisso

Scroll

orbitante

Camera di compressione

Iniezione di liquido

Camera di

aspirazione

68
